Máy quét mã vạch đơn tia là thiết bị đọc mã vạch 1D chỉ phát ra duy nhất một tia quét (dạng laser hoặc CCD), giúp người dùng nhắm chính xác vào một mã vạch cụ thể.
Tôi là Nguyễn Xuân Hà, Founder tại ITH Digital Technology. Với 16 năm trực tiếp tư vấn và triển khai thiết bị mã số mã vạch cho hơn các cửa hàng bán lẻ, siêu thị mini, nhà thuốc và chuỗi thời trang trên toàn quốc, tôi nhận thấy máy quét mã vạch đơn tia là giải pháp khởi đầu kinh tế và hiệu quả nhất.
Máy quét mã vạch đơn tia là gì?
Máy quét mã vạch đơn tia là thiết bị quang học phát ra một đường sáng thẳng duy nhất để giải mã các chuẩn mã vạch 1D tuyến tính.
Khi vận hành, máy chiếu một vệt sáng hẹp cắt ngang qua toàn bộ vạch tối và khoảng trống sáng của tem nhãn. Khác với máy đa tia tạo lưới sáng đan chéo, thiết bị đơn tia yêu cầu người dùng hướng luồng sáng vuông góc qua mã vạch. Nếu tia quét bị lệch hoặc đứt đoạn, máy không thể nhận diện dữ liệu. Thiết bị chuyên đọc các chuẩn mã 1D phổ biến như EAN-13, UPC-A, Code 128, Code 39 với tốc độ 100 đến 547 scans mỗi giây.

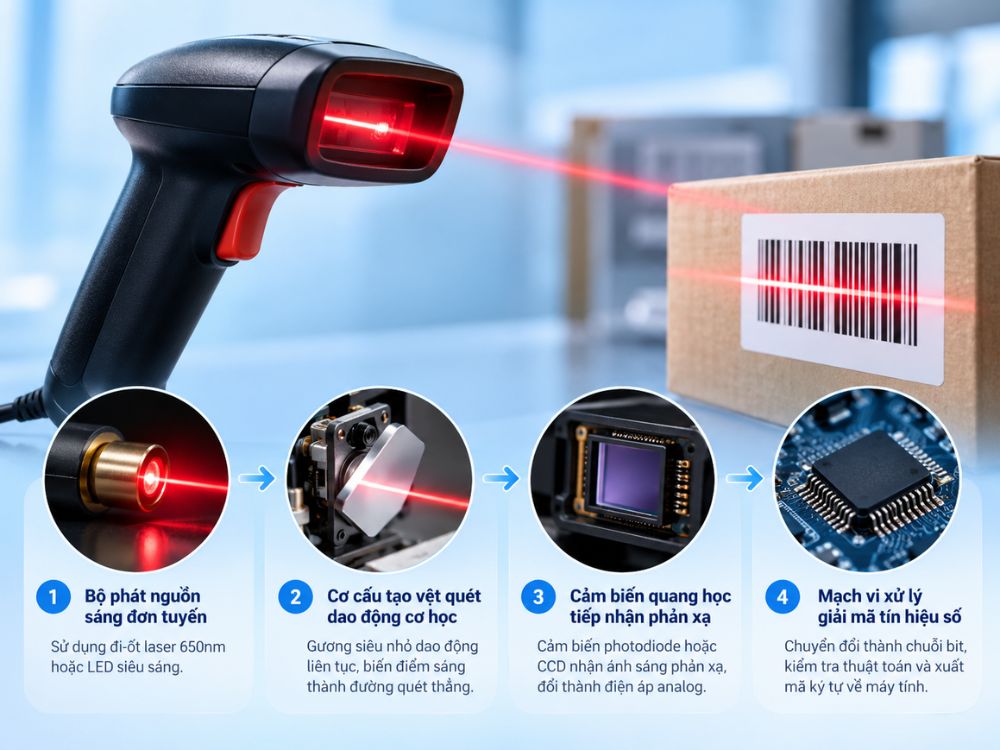

Cấu tạo và nguyên lý hoạt động của máy quét mã vạch đơn tia
Bộ phát nguồn sáng đơn tuyến
Thiết bị sử dụng đi-ốt laser bán dẫn bước sóng 650nm hoặc dải LED siêu sáng. Ánh sáng qua thấu kính hội tụ tạo thành dải quang học mỏng chiếu thẳng lên tem nhãn.
Cơ cấu tạo vệt quét dao động cơ học
Ở dòng laser, chùm tia điểm chiếu vào gương siêu nhỏ gắn trên cuộn cảm biến cơ học. Gương dao động liên tục tần số cao, biến điểm sáng thành đường quét thẳng phủ ngang mã vạch.
Cảm biến quang học tiếp nhận phản xạ
Khoảng trống trắng phản xạ ánh sáng trở lại mắt đọc, còn thanh vạch đen hấp thụ ánh sáng. Cảm biến photodiode hoặc chip CCD tiếp nhận năng lượng phản xạ rồi đổi thành điện áp analog.
Mạch vi xử lý giải mã tín hiệu số
Bộ chuyển đổi biến điện áp analog thành chuỗi bit 0 và 1. Vi xử lý đối soát thuật toán Modulo, kiểm tra ký tự mở đầu và kết thúc rồi xuất chuỗi ký tự ASCII về máy tính qua cổng giao tiếp.
Phân loại máy quét mã vạch đơn tia phổ biến
Máy quét đơn tia công nghệ Laser
Sử dụng bóng đi-ốt laser kết hợp gương dao động tạo tia sáng đỏ mảnh và sắc nét. Ưu điểm là cự ly đọc xa từ 40cm đến 60cm. Tuy nhiên, máy laser không quét được trên màn hình điện thoại do hiện tượng phản xạ mặt kính.
Máy quét đơn tia công nghệ Linear Imager CCD
Trang bị dải cảm biến ảnh CCD hoặc CMOS thể rắn gồm hàng nghìn điểm ảnh. Máy dùng đèn LED chụp ảnh dải ngang mã vạch, chịu va đập cực tốt, đọc nhạy tem in mờ xước và quét mượt mà mã trên màn hình smartphone.
Máy quét đơn tia cầm tay có dây
Kết nối trực tiếp máy tính qua cáp USB hoặc RS-232, truyền dữ liệu tức thì và cấp nguồn liên tục 24/7. Đây là mẫu máy thông dụng nhất tại quầy thu ngân tạp hóa, shop thời trang và nhà thuốc.
Máy quét đơn tia không dây di động
Truyền dữ liệu qua Bluetooth hoặc sóng 2.4GHz trong phạm vi 10m đến 100m. Pin sạc lithium cho phép nhân viên tự do di chuyển quét hàng hóa nặng trên giá kệ và kiểm kê bưu phẩm kho bãi rảnh tay.
So sánh công nghệ Laser đơn tia và Linear Imager CCD
| Tiêu chí kỹ thuật | Máy quét Laser đơn tia | Máy quét Linear Imager CCD |
|---|---|---|
| Nguồn phát sáng | Đi-ốt bán dẫn Laser 650nm | Dải LED đỏ kết hợp cảm biến mảng tuyến tính |
| Cơ chế vệt quét | Gương dao động cơ học phản xạ tia sáng | Chụp dải ảnh quang học điện tử thể rắn |
| Khoảng cách đọc | Xa, từ 2.5cm đến 60cm | Trung bình, từ 1cm đến 30cm |
| Đọc trên màn hình | Không đọc được (lóa mặt kính) | Đọc rất tốt trên màn hình điện thoại |
| Độ bền chống sốc | Khá, dễ lệch gương khi rơi từ 1.5m | Rất cao, không linh kiện cơ học chuyển động |
| Khả năng đọc mã mờ | Tốt với mã nét, kém với tem mờ nhạt | Đọc cực nhạy tem in mờ, nhăn xước |
| Chi phí thiết bị | Mức giá tầm trung | Mức giá kinh tế, tiết kiệm ngân sách |
So sánh máy quét mã vạch đơn tia và máy quét đa tia
| Đặc điểm so sánh | Máy quét mã vạch đơn tia | Máy quét mã vạch đa tia |
|---|---|---|
| Số lượng vệt quét | 1 đường sáng thẳng duy nhất | 20 đến 32 đường đan chéo hoặc đa hướng |
| Phương thức thao tác | Cầm tay bấm cò, căn tia vuông góc mã | Để bàn rảnh tay, lướt sản phẩm qua kính |
| Tốc độ giải mã | 100 đến 547 scans/giây | 1.500 đến 2.400 scans/giây |
| Giải mã mã 2D | Chỉ đọc được mã vạch 1D tuyến tính | Hầu hết các dòng mới đọc cả mã 1D và 2D |
| Độ chính xác vùng hẹp | Rất cao, bấm đúng mã mong muốn trên menu | Dễ quét nhầm mã lân cận xếp cạnh nhau |
| Trọng lượng thiết bị | Gọn nhẹ từ 120g đến 200g | Dạng khối để bàn từ 300g đến 600g |
| Mức giá đầu tư | Tiết kiệm từ vài trăm nghìn đến 2 triệu đồng | Phổ biến từ 2.5 triệu đến trên 6 triệu đồng |
Ưu điểm và nhược điểm của máy quét mã vạch đơn tia
Ưu điểm nổi bật của máy quét đơn tia
Chi phí đầu tư ban đầu cực kỳ tiết kiệm, chỉ bằng 1/3 dòng máy đa tia để bàn, giúp các điểm bán tối ưu ngân sách khởi nghiệp.
Khả năng định vị mã quét chính xác tuyệt đối trong danh mục dày đặc. Khi thu ngân cần quét mã in san sát trên hóa đơn, menu đồ uống hoặc tem linh kiện, tia quét đơn giúp ngắm chuẩn xác từng mã mà không lo quét nhầm mã bên cạnh.
Trọng lượng gọn nhẹ và độ cơ động cao. Thu ngân thao tác liên tục cả ca mà không mỏi tay, hoặc đặt trên chân đế kèm theo để kích hoạt chế độ quét tự động khi đưa sản phẩm lại gần mắt đọc.
Nhược điểm cần lưu ý khi vận hành
Tốc độ phụ thuộc kỹ năng căn góc của thu ngân. Người thao tác phải xoay sản phẩm để vệt sáng cắt ngang mã, mất thêm vài giây với bao bì cong hoặc tem dán khuất.
Giới hạn giải mã trên chuẩn mã 2D. Máy đơn tia không thể quét mã VietQR ngân hàng, ví MoMo, ZaloPay hay mã QR Căn cước công dân. Khi triển khai thanh toán số, cửa hàng cần trang bị thêm máy quét 2D.
Top 5 dòng máy quét mã vạch đơn tia bán chạy và phổ biến
Zebra LS2208
Zebra LS2208 là máy quét laser 1D cầm tay có dây bán chạy nhất mọi thời đại của Zebra Technologies (Mỹ). Máy trang bị công nghệ quét laser lưỡng chiều tốc độ 100 scans/giây, cự ly quét xa 43cm. Thiết kế bo mạch đơn không dùng cáp dẹp kết dính giúp máy chịu được va đập khi rơi từ 1.5m xuống bê tông. Độ nhạy vượt trội trên tem in nhiệt và độ bền 5 đến 7 năm đưa LS2208 thành lựa chọn hàng đầu cho siêu thị mini, nhà sách và shop thời trang.
Honeywell Voyager 1250g
Honeywell Voyager 1250g là dòng máy quét laser đơn tia cự ly sâu hàng đầu từ Honeywell (Mỹ). Thiết bị đọc tốt mã 1D ở cự ly lên tới 58.4cm, giúp thu ngân quét dễ dàng các kiện hàng nặng dưới đáy xe đẩy mà không cần nhấc lên bàn. Máy tối ưu hóa thuật toán giải mã nhận diện nhanh tem nhãn mờ, nhòe mực hoặc in sai tỷ lệ, đi kèm chân đế thông minh tự động kích hoạt chế độ quét rảnh tay.
Datalogic QuickScan QW2100
Datalogic QuickScan QW2100 (phiên bản QW2120) là mẫu máy quét đơn tia Linear Imager từ Italy sở hữu góc quét cực rộng. Vệt sáng mỏng sắc nét giúp đọc trơn tru mã vạch 1D dài và mã số trên hóa đơn tiện ích. Đặc biệt, QW2100 tích hợp công nghệ độc quyền Green Spot chiếu điểm xanh xác nhận lên chính con tem khi quét thành công, tạo phản hồi trực quan hoàn hảo trong môi trường ồn ào.
Zebra LI4278
Zebra LI4278 là dòng máy quét đơn tia Linear Imager không dây cao cấp kết nối Bluetooth v2.1 EDR. Thiết bị đạt tốc độ quét cực nhanh 547 scans/giây, tầm kết nối không dây tới đế sạc lên tới 100m. Viên pin dung lượng lớn cung cấp tới 57.000 lần quét sau mỗi lần sạc đầy, vận hành bền bỉ 72 giờ liên tục. Chuẩn IP53 kháng bụi ẩm và khả năng chịu hơn 100 lần rơi từ 1.8m xuống bê tông giúp máy tối ưu cho quản lý kho bãi và logistics.
Antech AS1280i
Antech AS1280i là giải pháp máy quét laser đơn tia có dây giá rẻ tối ưu ngân sách cho tạp hóa, shop mỹ phẩm và nhà thuốc tư nhân. Máy sở hữu tốc độ 100 scans/giây, nhận diện nhạy bén mọi mã vạch 1D tiêu dùng. Thiết bị được tặng kèm chân đế chắc chắn, hỗ trợ tính năng tự động phát tia quét rảnh tay khi đưa mã lại gần và kết nối USB Plug & Play nhận diện tức thì trên mọi phần mềm bán hàng.
Bảng so sánh thông số kỹ thuật 5 dòng máy quét đơn tia bán chạy
| Model máy | Thương hiệu | Công nghệ quét | Kiểu kết nối | Khoảng cách đọc | Tiêu chuẩn độ bền |
|---|---|---|---|---|---|
| Zebra LS2208 | Zebra (Mỹ) | Laser đơn tia | Cáp USB / RS232 | Lên đến 43 cm | Chịu rơi 1.5m, bo mạch đơn |
| Honeywell 1250g | Honeywell (Mỹ) | Laser đơn tia | Cáp USB | Lên đến 58.4 cm | Chịu rơi 1.5m, chuẩn IP40 |
| Datalogic QW2100 | Datalogic (Italy) | Linear Imager | Cáp USB | Lên đến 40 cm | Chuẩn IP42, tia Green Spot |
| Zebra LI4278 | Zebra (Mỹ) | Linear Imager | Không dây Bluetooth | Lên đến 76.2 cm | Chuẩn IP53, rơi 1.8m, pin 72h |
| Antech AS1280i | Antech | Laser đơn tia | Cáp USB | Lên đến 30 cm | Chịu rơi 1.2m, kèm chân đế |
Tiêu chí lựa chọn máy quét mã vạch đơn tia phù hợp
Doanh nghiệp cần đối chiếu nhu cầu sử dụng thực tế với các tiêu chí kỹ thuật trước khi đầu tư thiết bị.
- Lựa chọn công nghệ Laser hay CCD: Chọn Laser nếu cần quét cự ly xa và định vị vạch sáng sắc nét. Chọn Linear Imager CCD nếu cần quét mã vạch trên màn hình điện thoại hoặc yêu cầu độ bền chống va đập tối đa.
- Xác định phạm vi không gian thao tác: Chọn dòng có dây USB nếu chỉ đứng cố định tại bàn thu ngân. Chọn dòng không dây Bluetooth nếu cần di chuyển kiểm hàng trong kho hoặc quét kiện hàng nặng trên xe đẩy.
- Kiểm tra tiêu chuẩn độ bền: Cửa hàng bán lẻ chỉ cần chuẩn chịu rơi 1.2m đến 1.5m. Kho bãi đòi hỏi chuẩn chịu rơi từ 1.8m trở lên và có chuẩn kháng bụi nước từ IP42 đến IP53.
- Khả năng quét tem nhãn chất lượng kém: Ưu tiên chọn thương hiệu lớn như Zebra, Honeywell, Datalogic với thuật toán giải mã cao cấp để đọc trơn tru tem in nhiệt mờ xước, hạn chế tắc nghẽn quầy thu ngân.
- Khả năng tương thích phần mềm bán hàng: Chọn máy chuẩn USB HID Plug & Play, cắm vào nhận diện ngay như bàn phím máy tính trên KiotViet, Sapo, iPOS, Haravan và file Excel.
Giải đáp thắc mắc thường gặp về máy quét mã vạch đơn tia
Máy quét mã vạch đơn tia có đọc được mã QR trên màn hình điện thoại không?
Đa số máy quét đơn tia công nghệ laser như Zebra LS2208 hay Honeywell 1250g không thể đọc được mã QR và mã vạch trên màn hình điện thoại do tia laser bị phản xạ tán xạ trên mặt kính. Tuy nhiên, nếu là dòng máy quét đơn tia Linear Imager CCD như Datalogic QW2100 hoặc Zebra LI4278, máy đọc rất nhạy các mã vạch 1D trên màn hình smartphone, nhưng vẫn không đọc được mã hai chiều 2D như mã QR Code.
Tại sao tia quét của máy vẫn sáng bình thường nhưng bấm cò không đọc được mã?
Hiện tượng này thường bắt nguồn từ ba nguyên nhân chính: mã vạch bị rách đứt khoảng trắng khiến máy mất mốc giải mã; bề mặt tem dán bị lóa bóng gương dưới ánh đèn mạnh (khắc phục bằng cách nghiêng nhẹ góc quét 15 độ); hoặc máy quét bị cài đặt sai chuẩn mã trong phần mềm (khắc phục bằng cách quét mã Default trong sách hướng dẫn).
Cửa hàng kinh doanh quy mô nào nên đầu tư máy quét mã vạch đơn tia?
Máy quét đơn tia là lựa chọn tối ưu cho tiệm tạp hóa, shop thời trang, mỹ phẩm, nhà thuốc và quán cà phê có lượng khách thanh toán vừa phải. Khi số lượng hàng hóa mỗi đơn từ 1 đến 10 món, việc nhân viên cầm máy bấm cò kiểm soát từng món hàng sẽ đảm bảo độ chính xác tuyệt đối mà chi phí thiết bị lại tiết kiệm nhất.
