Việc hiểu rõ bản chất từng công nghệ máy quét mã vạch Laser, CCD, CMOS, Imager là yếu tố then chốt giúp doanh nghiệp chọn đúng thiết bị, tối ưu ngân sách và ngăn ngừa tắc nghẽn quầy thu ngân.
Tôi là Nguyễn Xuân Hà – Founder tại ITH Digital Technology với 16 năm kinh nghiệm thực chiến trong ngành AutoID và thiết bị siêu thị tại Việt Nam. Bài viết này tôi chia sẻ toàn bộ kiến thức chuyên sâu về từng công nghệ, bảng so sánh đa chiều và tư vấn giải pháp phù hợp nhất cho từng mô hình kinh doanh.

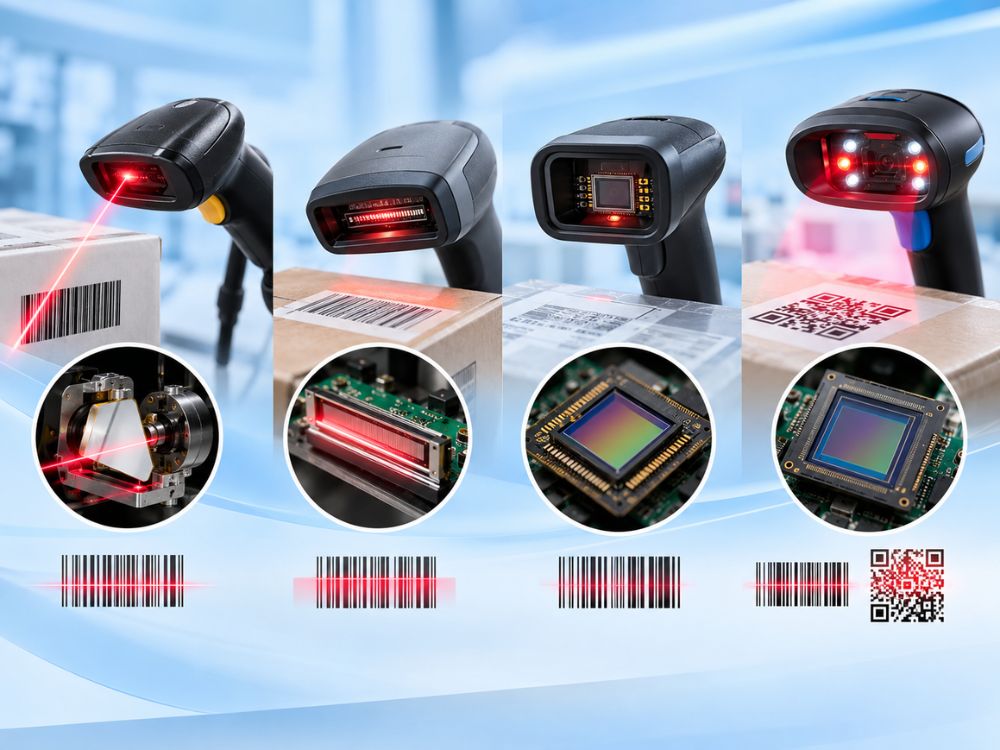

Tổng quan về 4 công nghệ máy quét mã vạch Laser, CCD, CMOS, Imager trong ngành AutoID
Các công nghệ máy quét mã vạch Laser, CCD, CMOS, Imager đại diện cho 4 bước tiến quang học trong ngành nhận dạng dữ liệu tự động, chuyển dịch từ quét tia đơn sắc sang chụp và xử lý ảnh kỹ thuật số đa chiều.
Bốn cột mốc phát triển công nghệ cốt lõi bao gồm:
- Công nghệ Laser: Dùng chùm tia laser kết hợp gương dao động cơ học để quét các mã vạch tuyến tính 1D ở cự ly xa từ những năm 1970.
- Công nghệ CCD: Ứng dụng dải cảm quang thể rắn để chụp ảnh một chiều của mã vạch ở cự ly gần, loại bỏ hoàn toàn linh kiện chuyển động.
- Cảm biến CMOS: Đưa công nghệ cảm biến ma trận hai chiều vào máy quét, cho phép bắt trọn khung hình với mức tiêu thụ điện năng tối thiểu.
- Công nghệ Area Imager: Kết hợp cảm biến CMOS cùng chip xử lý ảnh DSP tốc độ cao để giải mã đa hướng 360 độ cho cả mã 1D và mã 2D.
Thông tin chi tiết từng công nghệ máy quét mã vạch Laser, CCD, CMOS, Imager
Mỗi công nghệ máy quét mã vạch sở hữu cấu tạo phần cứng, cơ chế thu nhận quang học và phạm vi ứng dụng riêng biệt, đáp ứng đa dạng môi trường từ bán lẻ đến kho bãi công nghiệp nặng.

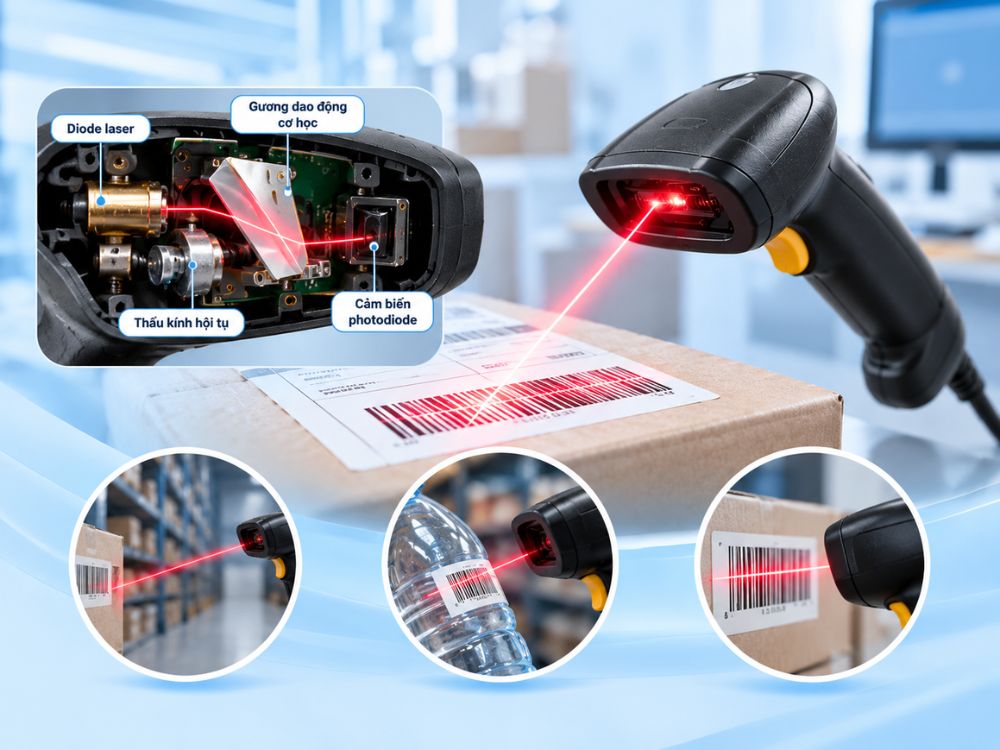

Công nghệ máy quét mã vạch Laser
Máy quét mã vạch Laser sử dụng diode phát chùm tia laser đỏ 650nm kết hợp gương dao động cơ học quét qua tem nhãn 1D. Cảm biến photodiode thu nhận ánh sáng phản xạ từ vạch đen và khoảng trắng để giải mã ký tự.
- Cấu tạo và nguyên lý: Gồm diode laser, thấu kính hội tụ, gương dao động từ trường và cảm biến photodiode. Vạch đen hấp thụ ánh sáng, khoảng trắng phản xạ tia sáng về đầu đọc.
- Ưu điểm: Cự ly quét xa 20cm đến 60cm, tia sắc nét dễ ngắm ngoài trời, giải mã nhanh trên bao bì cong như chai lọ.
- Nhược điểm: Chỉ đọc mã 1D, không đọc được mã trên màn hình điện thoại do phản xạ gương, cụm gương dao động dễ lệch khi rơi rớt.

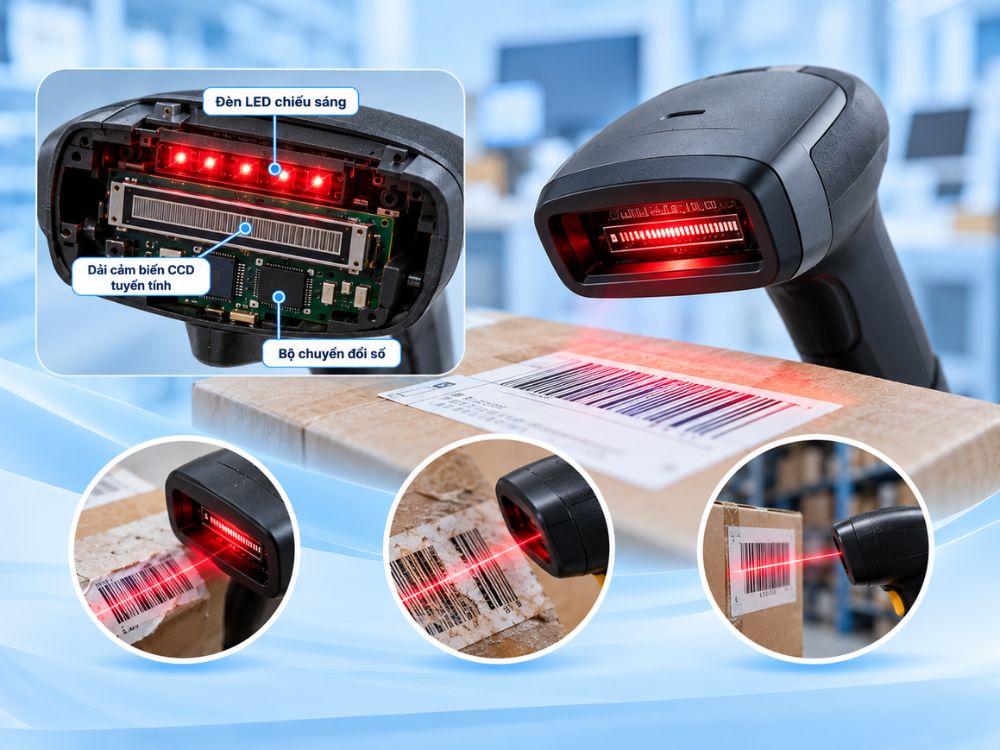

Công nghệ máy quét mã vạch CCD
Máy quét mã vạch CCD (Linear Imager) sử dụng dãy diode cảm quang siêu nhỏ xếp thẳng hàng kết hợp đèn LED đỏ trợ sáng ghi lại hình ảnh một chiều của mã vạch cùng lúc.
- Cấu tạo và nguyên lý: Gồm đèn LED chiếu sáng, dải cảm biến CCD tuyến tính và bộ chuyển đổi số. Toàn bộ mã 1D được chụp đồng thời và truyền về mạch giải mã.
- Ưu điểm: Độ bền cơ học cao do không chứa linh kiện động, chịu va đập tốt, đọc nhạy tem 1D mờ mực hoặc xước nhẹ, giá thành tiết kiệm nhất.
- Nhược điểm: Cự ly quét ngắn dưới 20cm, góc quét hẹp và chỉ xử lý mã 1D.

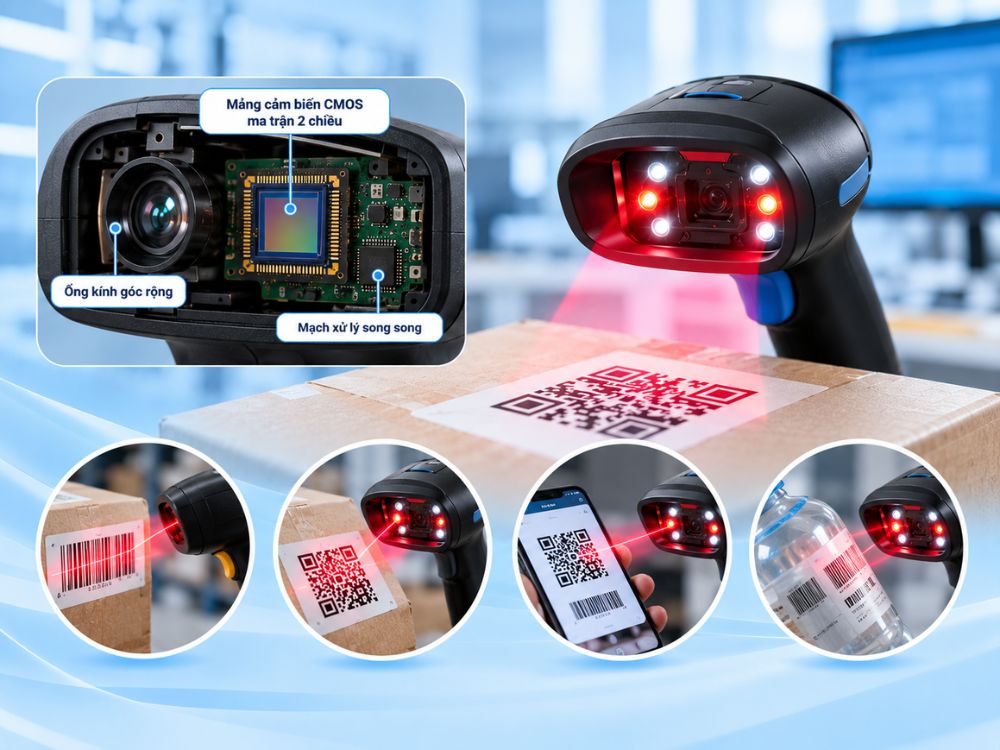

Công nghệ máy quét mã vạch CMOS
Công nghệ cảm biến CMOS là cảm biến ma trận hai chiều, biến bề mặt quét thành lưới hàng triệu điểm ảnh pixel ghi nhận trọn vẹn khung hình như máy ảnh số.
- Cấu tạo và nguyên lý: Gồm mảng cảm biến ma trận bán dẫn, ống kính góc rộng và mạch xử lý song song. Cảm biến chụp toàn bộ không gian chứa mã trong vài mili-giây.
- Ưu điểm: Tốc độ chụp cực nhanh, tiêu thụ ít pin, giải mã mượt cả mã 1D và 2D, đọc xuất sắc tem nhãn trên màn hình điện thoại.
- Nhược điểm: Cần bộ vi xử lý tín hiệu DSP đủ mạnh để bù trừ độ nhiễu hạt trong môi trường thiếu sáng.

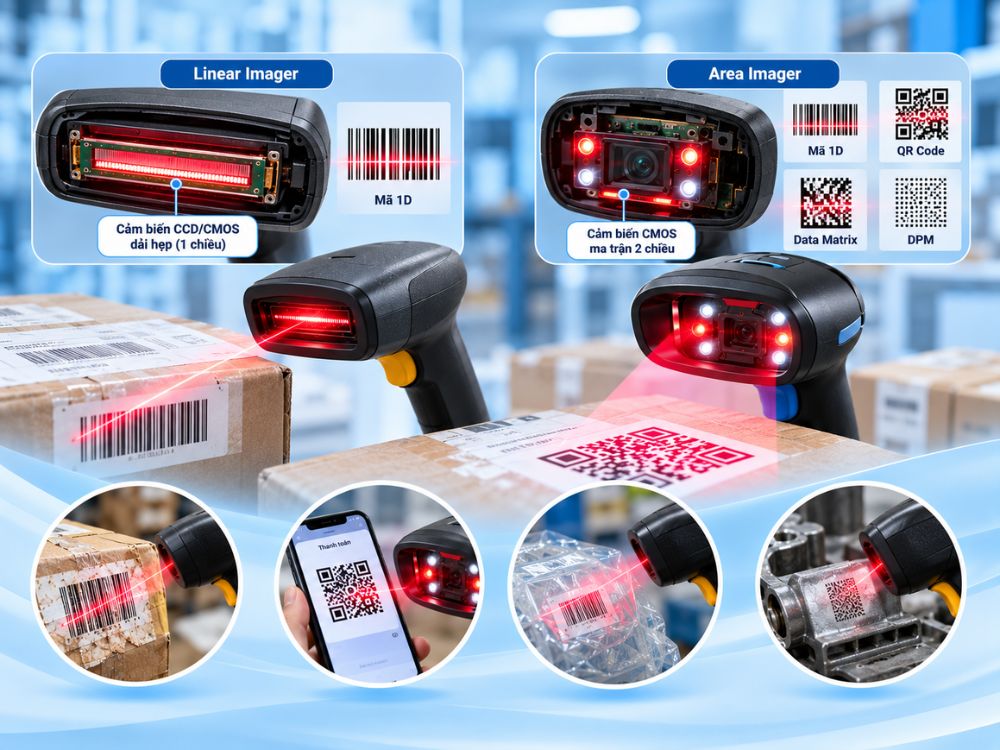

Công nghệ máy quét mã vạch Imager
Công nghệ máy quét mã vạch Imager (Area Imager và Linear Imager) kết hợp cảm biến quang học hiện đại với thấu kính và chip DSP chuyên dụng, gồm hai nhánh chính:
- Linear Imager: Chụp ảnh một chiều tuyến tính dựa trên cảm biến CCD hoặc CMOS dải hẹp, chuyên giải mã mã 1D tốc độ cao.
- Area Imager: Chụp ảnh ma trận hai chiều dựa trên cảm biến CMOS kết hợp đèn ngắm định vị, nhận diện đa hướng 360 độ cho mã 1D, 2D QR Code, Data Matrix và DPM.
- Ưu thế: Quét đa hướng 360 độ không cần căn tia, đọc cực nhạy tem mờ rách, nhăn nhó, màng ni-lông và xử lý mượt mã QR thanh toán ví điện tử.
So sánh chi tiết các công nghệ máy quét mã vạch Laser, CCD, CMOS, Imager
Việc so sánh đối chiếu giữa 4 công nghệ máy quét mã vạch Laser, CCD, CMOS, Imager giúp người quản lý xác định rõ khác biệt về năng lực giải mã, độ bền và chi phí vận hành, từ đó đưa ra lựa chọn đầu tư chính xác và hiệu quả nhất.
Bảng so sánh đa chiều các thông số kỹ thuật cốt lõi giữa 4 công nghệ quét mã vạch:
| Tiêu chí so sánh | Máy quét Laser | Máy quét CCD | Máy quét CMOS | Máy quét Area Imager |
|---|---|---|---|---|
| Nguồn phát sáng | Diode laser 650nm | Đèn LED đỏ dải | Đèn LED chiếu vùng | Đèn LED trắng kèm tâm ngắm |
| Cảm biến thu nhận | Photodiode đơn điểm | Mảng cảm biến CCD | Mảng cảm biến CMOS | Cảm biến ảnh CMOS và DSP |
| Định dạng mã đọc | Chỉ mã 1D tuyến tính | Chỉ mã 1D tuyến tính | Đọc cả mã 1D và 2D | Đọc mã 1D, 2D, QR, DPM |
| Đọc màn hình điện tử | Không thể đọc | Đọc rất hạn chế | Đọc tốt màn hình | Đọc xuất sắc mọi màn hình |
| Khoảng cách quét | Xa 20cm đến 60cm | Gần 0cm đến 20cm | Trung bình 5cm đến 40cm | Rộng 3cm đến 80cm |
| Góc quét nhận diện | Phải căn tia ngang | Phải căn tia ngang | Đa hướng 360 độ | Đa hướng 360 độ tức thì |
| Độ bền cơ học | Trung bình có gương rung | Rất cao mạch thể rắn | Rất cao mạch thể rắn | Rất cao chịu rơi sàn 1.8m |
| Mức giá đầu tư | Thấp đến trung bình | Tiết kiệm nhất | Trung bình | Trung bình đến cao cấp |
Năm điểm khác biệt vận hành then chốt:
- Khả năng đọc mã 2D và QR Code: Laser và CCD chỉ đọc mã 1D, trong khi CMOS và Area Imager đọc mượt mà cả mã 1D, 2D và QR Code.
- Đọc mã trên màn hình smartphone: Laser không đọc được màn hình do phản xạ gương, còn CMOS và Area Imager đọc cực nhạy.
- Độ bền cơ học: Máy Laser dùng gương rung dễ lệch khi rơi, trong khi máy CCD và Area Imager dùng mạch thể rắn chống va đập vượt trội.
- Thao tác quét: Máy Laser và CCD cần căn chỉnh góc quét, còn máy Area Imager hỗ trợ quét đa hướng 360 độ nhanh chóng.
- Chi phí đầu tư: Máy Laser và CCD có giá thành rẻ, trong khi Area Imager mang lại khả năng mở rộng lâu dài cho doanh nghiệp.

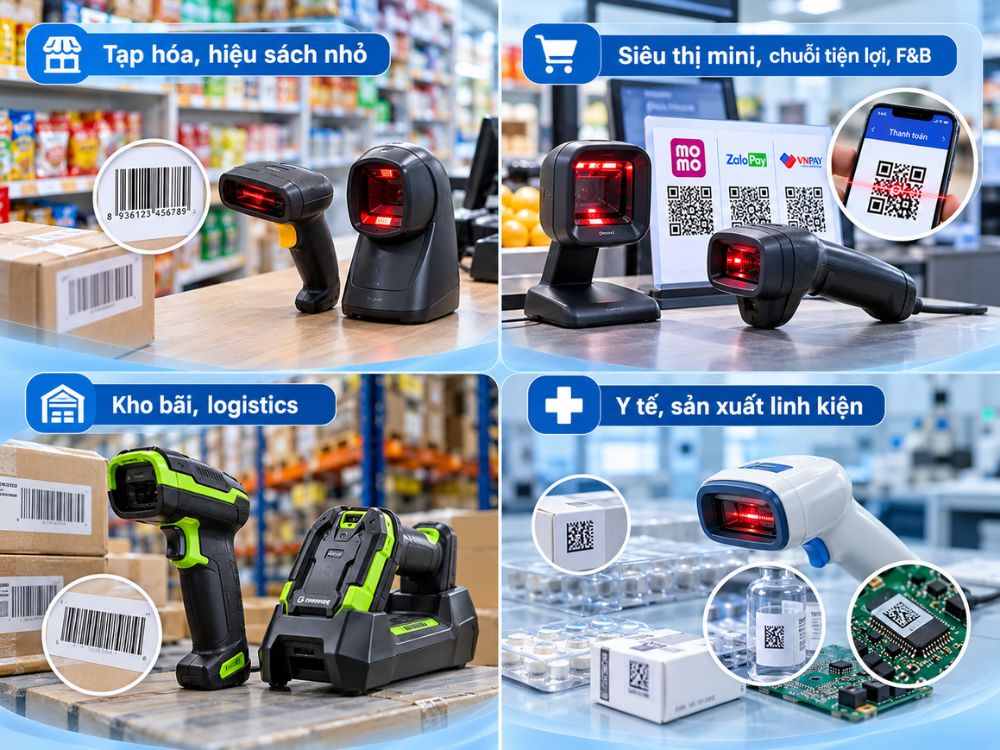

Tư vấn chọn mua máy quét mã vạch phù hợp theo từng mô hình doanh nghiệp
Doanh nghiệp cần căn cứ vào chủng loại tem nhãn, môi trường làm việc và lưu lượng khách hàng thực tế để lựa chọn đầu đọc mã vạch tương thích, tránh lãng phí ngân sách hoặc mua thiết bị không đáp ứng được tần suất vận hành.
Định hướng lựa chọn chuẩn xác cho từng phân khúc:
- Tạp hóa, hiệu sách nhỏ: Hàng hóa dùng mã 1D EAN-13. Nên chọn máy quét Laser đơn tia có chân đế hoặc đầu đọc CCD có dây cắm USB với chi phí tiết kiệm từ 600.000 đến 1.500.000 VNĐ.
- Siêu thị mini, chuỗi tiện lợi, F&B: Cần quét mã QR ví điện tử MoMo, ZaloPay, VNPay. Bắt buộc trang bị máy quét Area Imager cảm biến CMOS như Zebra DS2208, DS9308.
- Kho bãi, logistics: Đòi hỏi quét tầm xa và chịu va đập. Nên đầu tư máy quét Laser công nghiệp hoặc Area Imager chuẩn IP65, IP67 như Zebra DS3678 hoặc Honeywell 1991i.
- Y tế, sản xuất linh kiện: Giải mã mã Data Matrix siêu nhỏ trên vỉ thuốc hoặc bo mạch. Chọn máy quét Area Imager hỗ trợ chuẩn DPM và vỏ kháng khuẩn.
Checklist thẩm định nhu cầu trang bị máy quét mã vạch:
- Xác định định dạng mã vạch đang lưu hành trên sản phẩm là 1D hay 2D QR Code.
- Xác định bề mặt tem nhãn in trên giấy decal, màng ni-lông hay màn hình điện thoại.
- Đo lường khoảng cách thao tác quét thực tế tại quầy thanh toán hoặc kệ kho hàng.
- Kiểm tra tính tương thích của cổng kết nối USB, RS-232 hoặc kết nối Bluetooth không dây.
- Lựa chọn thiết bị chính hãng từ các thương hiệu uy tín có sẵn linh kiện bảo hành.
Câu hỏi thường gặp về máy quét mã vạch Laser, CCD, CMOS, Imager
Máy quét mã vạch Laser có thể quét được mã QR Code thanh toán trên điện thoại không?
Máy quét Laser không thể giải mã được mã QR Code vì tia laser chỉ là đường cắt một chiều trong khi mã QR là ma trận dữ liệu hai chiều. Mặt kính màn hình smartphone gây phản xạ gương khiến cảm biến không đọc được.
Tại sao máy quét mã vạch công nghệ CCD lại có độ bền chống rơi tốt hơn máy quét Laser?
Máy quét CCD sử dụng bảng mạch thể rắn cố định không có linh kiện chuyển động cơ học bên trong. Ngược lại, máy quét Laser dùng cụm gương rung dao động cơ học nên rất dễ lệch trục khi rơi rớt mạnh.
Quầy thu ngân bán lẻ mới mở nên chọn máy quét Laser hay máy quét Area Imager?
Doanh nghiệp nên ưu tiên trang bị máy quét Area Imager cảm biến CMOS để đón đầu xu hướng thanh toán mã QR và tích điểm ví điện tử. Area Imager giúp quy trình thanh toán nhanh hơn và không bị lỗi thời.
