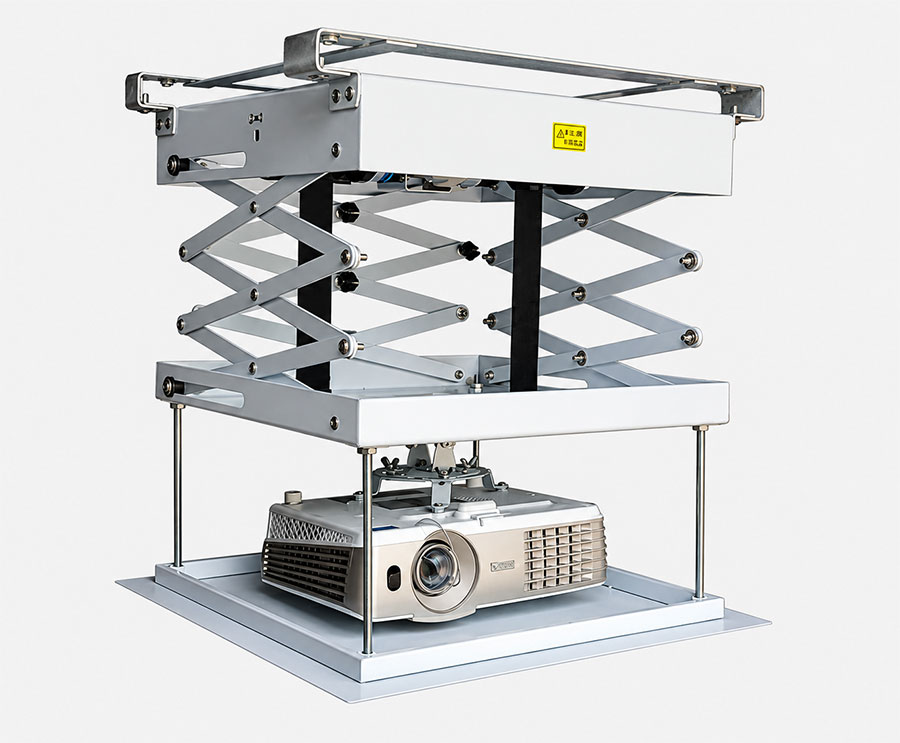

Giá treo điện Dalite ECM40-A

Giá treo điện Dalite ECM40-A hành trình 45–400 cm, tải trọng 50 kg

Giá treo điện Dalite ECM40-A là hệ thống nâng – hạ máy chiếu bằng điện dành cho những công trình cần hành trình lớn và khả năng chịu tải cao. Sản phẩm có chiều cao nâng – hạ từ khoảng 45 cm đến tối đa 400 cm, tải trọng tối đa 50 kg, sử dụng Tubular Motor và cơ cấu 3 cạnh zíc zắc hỗ trợ hạn chế rung lắc.

ECM40-A còn được trang bị hệ thống khóa và dẫn dây nguồn, dây tín hiệu theo hành trình nâng – hạ; hỗ trợ điều khiển từ xa RF, điều khiển tay và bảng nút gắn tường. Người dùng có thể cài đặt điểm dừng trên và dưới theo vị trí sử dụng thực tế. Với hành trình tới 4 m, sản phẩm phù hợp cho rạp chiếu phim, phòng họp, trường học, trung tâm đào tạo, hội trường khách sạn và phòng chiếu phim gia đình.

Người dùng có thể tham khảo thêm các model trong danh mục Giá treo máy chiếu để lựa chọn hành trình và tải trọng phù hợp với từng hệ thống.

Hành trình nâng – hạ từ 45 cm đến 400 cm

Một trong những thông số nổi bật của Giá treo điện Dalite ECM40-A là phạm vi nâng – hạ lớn:

• Chiều cao tối thiểu khoảng 45 cm.

• Chiều cao tối đa khoảng 400 cm.

Hành trình tới 4 m giúp ECM40-A đáp ứng những công trình có khoảng cách lớn giữa vị trí lắp đặt trên trần và vị trí máy chiếu cần hoạt động.

Trong quá trình thiết kế hệ thống, kỹ thuật viên có thể xác định chiều cao sử dụng thực tế rồi thiết lập điểm dừng tương ứng, thay vì phải sử dụng toàn bộ hành trình của thiết bị.

Khi nào hành trình 4 m hữu ích?

Khoảng nâng – hạ lớn có thể phù hợp với:

• Hội trường có trần cao.

• Rạp chiếu phim.

• Phòng hội nghị.

• Giảng đường.

• Hội trường khách sạn.

• Không gian trình chiếu có hốc kỹ thuật sâu.

• Các công trình cần giấu máy chiếu phía trên trần khi không sử dụng.

Việc lựa chọn hành trình nên dựa trên chiều cao công trình và vị trí máy chiếu cần đạt được khi trình chiếu.

Tải trọng tối đa 50 kg

Dalite ECM40-A có tải trọng tối đa 50 kg.

Khi lựa chọn máy chiếu sử dụng cùng hệ thống, cần tính toàn bộ phần tải được nâng – hạ, không chỉ trọng lượng riêng của thân máy.

Các thành phần có thể bao gồm:

• Máy chiếu.

• Bộ gá máy chiếu.

• Phụ kiện liên kết.

• Các chi tiết lắp đặt đi kèm.

Tổng tải thực tế cần nằm trong giới hạn cho phép của ECM40-A.

Vì sao cần tính cả bộ gá và phụ kiện?

Thông số 50 kg là tải trọng của cơ cấu nâng – hạ. Nếu máy chiếu nặng gần mức giới hạn mà chưa tính bộ gá và phụ kiện, tổng tải thực tế có thể cao hơn dự kiến.

Vì vậy, trước khi lựa chọn thiết bị nên kiểm tra đầy đủ khối lượng của toàn bộ phần được treo trên hệ nâng.

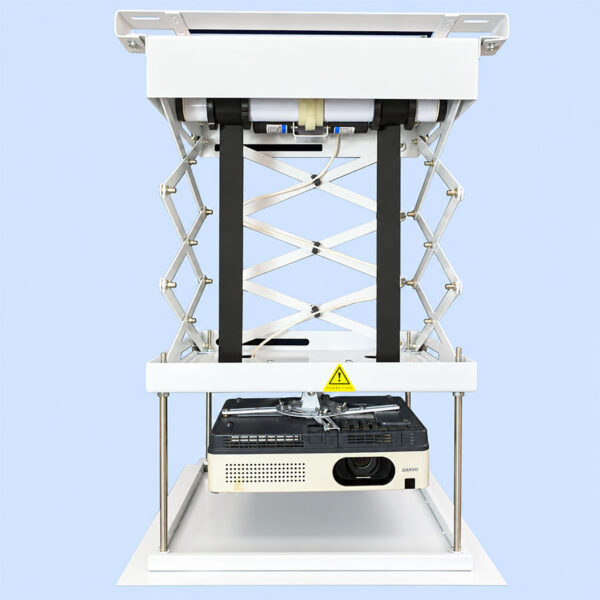

Tubular Motor tải trọng lớn

Giá treo điện Dalite ECM40-A sử dụng động cơ loại Tubular Motor.

Theo thông tin sản phẩm, động cơ được thiết kế với khả năng chịu tải lớn và thực hiện chuyển động nâng – hạ máy chiếu theo phương thẳng đứng.

Motor đảm nhiệm các thao tác chính:

• Hạ máy chiếu xuống vị trí sử dụng.

• Dừng ở vị trí đã thiết lập.

• Nâng máy chiếu trở lại.

• Dừng tại vị trí trên đã cài đặt.

Rơ-le tự ngắt khi motor quá nóng

Tubular Motor của ECM40-A có cơ chế rơ-le tự ngắt khi động cơ bị nóng.

Cơ chế này hỗ trợ bảo vệ motor khi nhiệt độ tăng cao trong quá trình hoạt động.

Đối với hệ thống nâng – hạ bằng điện, đây là một đặc điểm quan trọng giúp kiểm soát hoạt động của động cơ khi thiết bị vận hành.

Tuổi thọ motor theo thông tin sản phẩm

Theo dữ liệu được cung cấp, Tubular Motor của ECM40-A có tuổi thọ được mô tả lên đến 10 năm.

Tuổi thọ thực tế có thể phụ thuộc vào điều kiện vận hành và tần suất sử dụng. Khi đưa thông số này vào hồ sơ kỹ thuật hoặc hồ sơ dự án, nên đối chiếu với tài liệu áp dụng cho thiết bị thực tế.

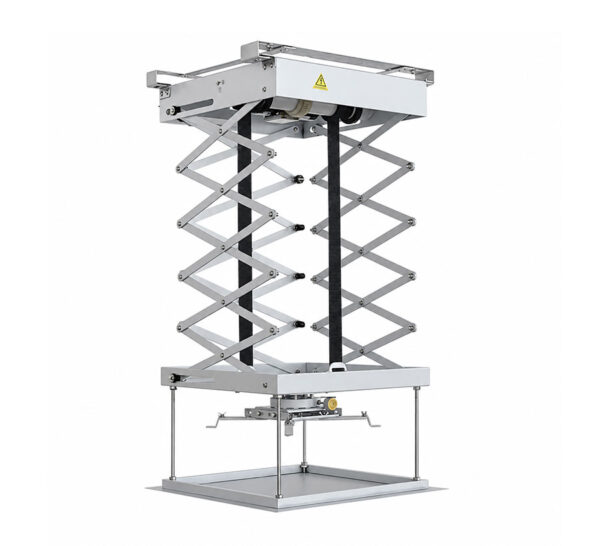

Cơ cấu 3 cạnh zíc zắc hỗ trợ chống rung lắc

Dalite ECM40-A sử dụng thiết kế 3 cạnh zíc zắc cho hệ thống nâng – hạ.

Theo thông tin sản phẩm, cơ cấu này được thiết kế để hỗ trợ hạn chế rung lắc khi máy chiếu di chuyển lên hoặc xuống.

Độ ổn định của hệ treo có ý nghĩa trực tiếp tới vị trí của máy chiếu. Khi thiết bị được giữ ổn định hơn, vị trí hình ảnh sau mỗi lần hạ máy cũng dễ duy trì nhất quán hơn.

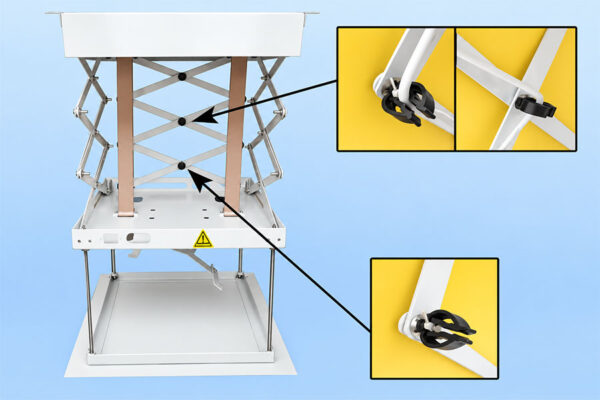

Hệ thống khóa và dẫn dây tín hiệu

ECM40-A được trang bị hệ thống quản lý dây tín hiệu theo cơ cấu zíc zắc.

Thiết kế này hỗ trợ:

• Giữ dây đi theo chuyển động của giá treo.

• Hạn chế dây bị kẹt.

• Hạn chế dây cản trở cơ cấu nâng – hạ.

Với hành trình tối đa tới 4 m, việc quản lý dây là một yếu tố cần được tính ngay từ khi thiết kế hệ thống.

Quản lý dây nguồn theo hành trình nâng – hạ

Không chỉ dây tín hiệu, ECM40-A còn có hệ thống dẫn dây nguồn điện theo cơ cấu zíc zắc.

Dây nguồn cần được bố trí phù hợp để có thể di chuyển cùng máy chiếu trong toàn bộ hành trình.

Khi thi công cần tránh để dây:

• Bị kéo căng.

• Bị kẹt vào khớp nâng.

• Gập quá mức.

• Cản trở chuyển động của cơ cấu.

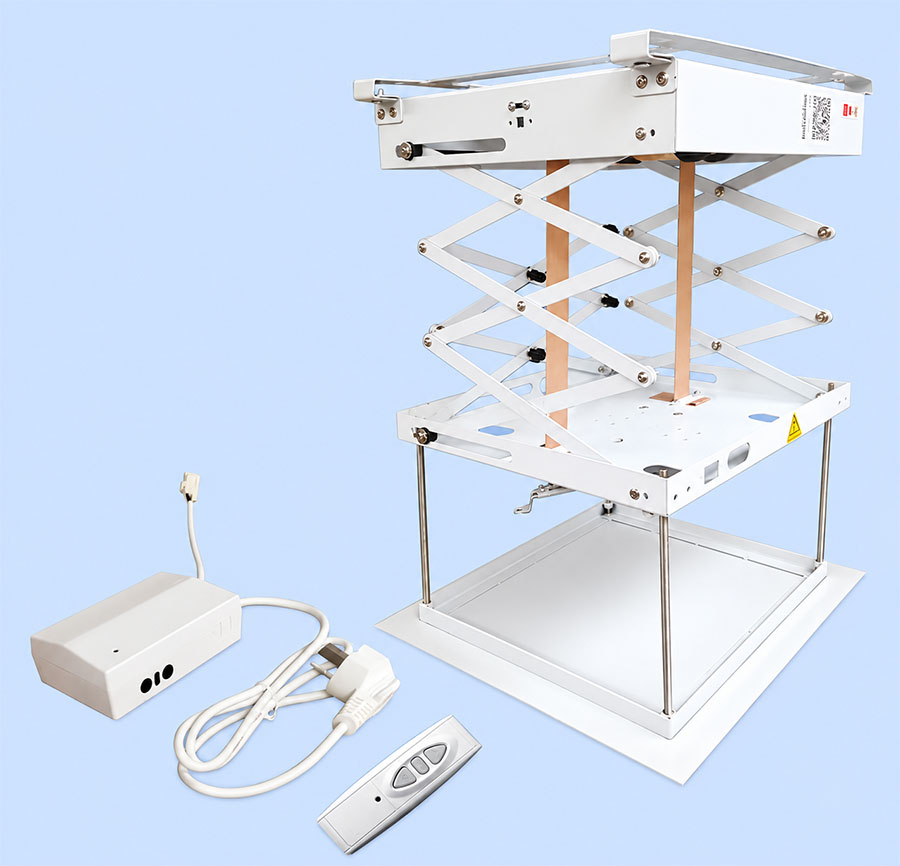

Ba phương thức điều khiển

Dalite ECM40-A hỗ trợ ba hình thức điều khiển:

• Điều khiển từ xa RF.

• Điều khiển tay.

• Bảng nút gắn tường.

Việc có nhiều phương thức vận hành giúp hệ thống linh hoạt hơn trong các môi trường sử dụng khác nhau.

Điều khiển từ xa RF

Remote RF cho phép người dùng điều khiển hệ thống từ xa mà không cần tiếp cận trực tiếp vị trí lắp.

Điều này thuận tiện trong những không gian có trần cao hoặc khi người vận hành đứng tại bàn điều khiển.

Điều khiển tay

Thiết bị hỗ trợ điều khiển tay để thực hiện các thao tác nâng – hạ trực tiếp.

Phương thức này có thể hữu ích trong quá trình căn chỉnh và vận hành hệ thống.

Bảng nút gắn tường

Bảng nút gắn tường tạo vị trí điều khiển cố định trong phòng.

Cách bố trí này phù hợp với các hệ thống được sử dụng thường xuyên tại phòng họp, hội trường hoặc phòng trình chiếu.

Thiết lập điểm dừng trên và dưới

ECM40-A cho phép thiết lập điểm dừng trên và điểm dừng dưới thông qua hệ thống điều khiển.

Điểm dừng dưới xác định vị trí máy chiếu khi được hạ xuống sử dụng.

Điểm dừng trên xác định vị trí khi hệ thống được nâng trở lại.

Việc cài đặt hai điểm dừng giúp máy chiếu có thể di chuyển trong phạm vi phù hợp với từng công trình mà không cần điều chỉnh lại chiều cao mỗi lần vận hành.

Cần xác định vị trí máy chiếu trước khi cài đặt hành trình

Trước khi thiết lập điểm dừng, nên xác định:

• Vị trí máy chiếu khi hoạt động.

• Chiều cao màn chiếu.

• Khoảng cách giữa máy và màn.

• Vị trí máy khi được thu lên.

• Không gian dành cho cơ cấu nâng.

Các yếu tố này giúp xác định hành trình thực tế cần sử dụng thay vì dựa đơn thuần vào khả năng tối đa 4 m của thiết bị.

Mặt bích trang trí 50 × 50 cm

Dalite ECM40-A có mặt bích trang trí kích thước khoảng:

50 × 50 cm

Mặt bích được làm bằng plastic dẻo.

Theo thông tin sản phẩm, vật liệu này được sử dụng nhằm giảm phần tải thừa của bộ nâng – hạ và hỗ trợ tăng độ bền cho thiết bị.

Mặt bích đồng thời tạo phần hoàn thiện tại vị trí tiếp giáp với trần.

Kích thước hộp lắp máy 44 × 44 × 35 cm

Kích thước hộp lắp máy của ECM40-A là:

44 × 44 × 35 cm

Thông số này không bao gồm mặt bích và máy chiếu.

Do đó, khi thiết kế vị trí lắp đặt cần tính riêng:

• Hộp nâng – hạ.

• Mặt bích.

• Máy chiếu.

• Bộ gá.

• Dây nguồn.

• Dây tín hiệu.

Không nên coi kích thước 44 × 44 × 35 cm là toàn bộ không gian mà hệ thống cần.

Cần kiểm tra kích thước máy chiếu trước khi thi công

Mỗi model máy chiếu có kích thước thân và vị trí cổng kết nối khác nhau.

Trước khi hoàn thiện khu vực lắp, nên kiểm tra:

• Chiều dài máy.

• Chiều rộng máy.

• Chiều cao máy.

• Kích thước bộ gá.

• Vị trí cổng nguồn.

• Vị trí cổng tín hiệu.

Việc xác định trước giúp hạn chế trường hợp máy chiếu không phù hợp với không gian đã được chuẩn bị.

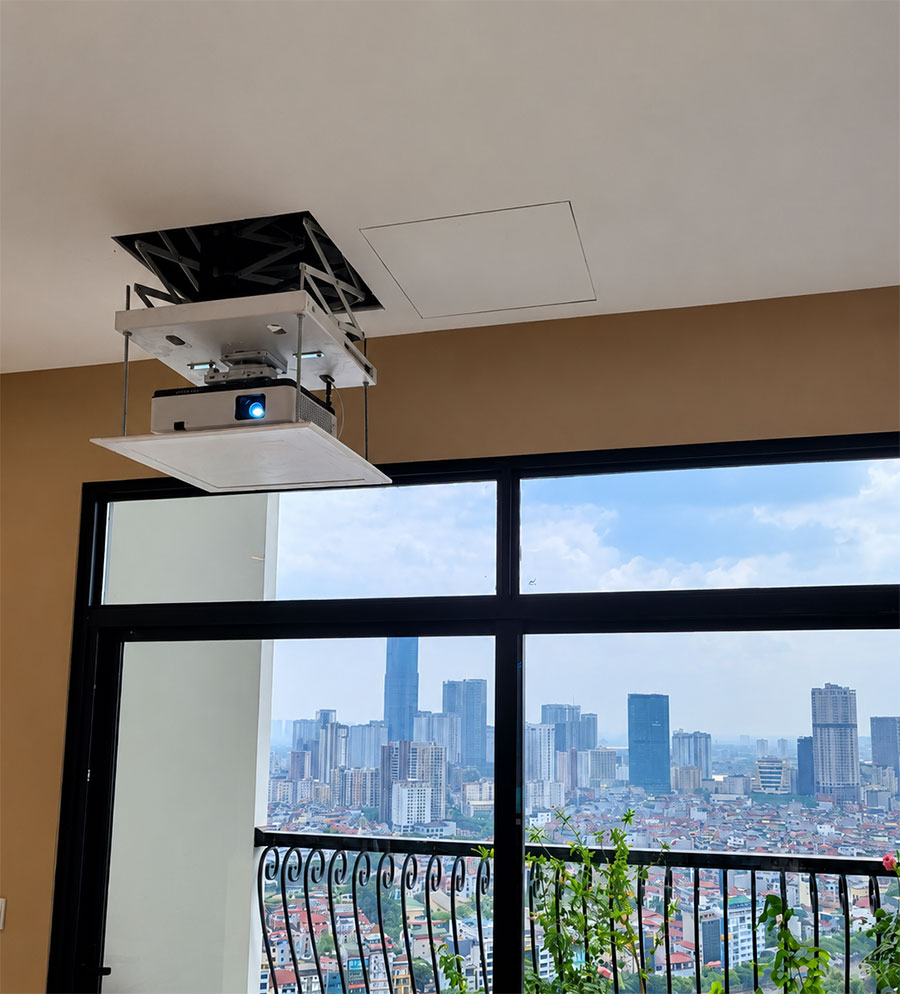

Phù hợp với phương án lắp âm trần

ECM40-A được thiết kế phù hợp với hệ thống cần đưa máy chiếu lên phía trên trần khi không sử dụng.

Khi cần trình chiếu:

1. Hệ thống hạ máy xuống.

2. Máy dừng ở vị trí đã cài đặt.

3. Người dùng tiến hành trình chiếu.

4. Sau khi kết thúc, máy được nâng trở lại.

Phương án này giúp hạn chế máy chiếu xuất hiện thường xuyên trong không gian phía dưới.

Tải trọng 50 kg yêu cầu kết cấu chịu lực phù hợp

Với tải trọng tối đa 50 kg, vị trí lắp ECM40-A cần có kết cấu chịu lực phù hợp.

Nếu thiết bị được bố trí trong hệ trần thạch cao, tấm thạch cao không nên được sử dụng làm kết cấu chịu tải chính.

Giá treo cần được cố định vào hệ kết cấu chắc chắn phía trên.

Đây là yếu tố đặc biệt quan trọng với một hệ thống có:

• Tải trọng máy chiếu lớn.

• Hành trình tới 4 m.

• Cơ cấu điện vận hành thường xuyên.

Nên khảo sát trước khi hoàn thiện trần

Việc khảo sát trước giúp xác định chính xác:

• Vị trí đặt hộp nâng.

• Điểm chịu lực.

• Kích thước khu vực âm trần.

• Vị trí nguồn điện.

• Đường tín hiệu.

• Vị trí bảng điều khiển.

• Hành trình máy chiếu.

Đối với hệ nâng – hạ dài tới 4 m, việc chuẩn bị từ giai đoạn đầu giúp quá trình thi công thuận lợi hơn.

Nguồn điện AC 220V / 60Hz

Theo thông số được cung cấp, Giá treo điện Dalite ECM40-A sử dụng nguồn:

AC 220V / 60Hz

Nguồn điện này phục vụ cho cơ cấu nâng – hạ.

Trước khi đấu nối, nên kiểm tra thông số trên thiết bị thực tế để bảo đảm hệ thống được cấp nguồn đúng theo yêu cầu kỹ thuật của sản phẩm.

Nguồn máy chiếu cần được bố trí riêng

ECM40-A và máy chiếu là hai thiết bị riêng biệt, vì vậy hệ thống điện cần được bố trí phù hợp cho từng thiết bị.

Khi thi công có thể cần chuẩn bị:

• Nguồn cho giá treo.

• Nguồn cho máy chiếu.

• Dây tín hiệu.

• Hệ thống điều khiển.

Toàn bộ đường dây cần được bố trí sao cho không cản trở chuyển động nâng – hạ.

Xác định khoảng cách chiếu trước khi đặt vị trí ECM40-A

ECM40-A thay đổi vị trí máy chiếu theo phương thẳng đứng, nhưng điểm đặt trên trần vẫn ảnh hưởng tới khoảng cách từ máy đến màn.

Do đó, trước khi cố định hệ thống nên xác định:

• Khoảng cách máy – màn.

• Kích thước hình ảnh cần trình chiếu.

• Vị trí ống kính.

• Độ cao sử dụng của máy.

• Hành trình nâng – hạ.

Việc xác định đúng vị trí giúp hạn chế phải thay đổi kết cấu sau khi đã hoàn thiện trần.

Ứng dụng của Giá treo điện Dalite ECM40-A

Rạp chiếu phim

ECM40-A được liệt kê cho ứng dụng rạp chiếu phim, nơi có thể cần hành trình nâng – hạ lớn và khả năng mang máy chiếu tải trọng cao.

Phòng họp

Thiết bị cho phép máy chiếu được hạ xuống khi cần trình chiếu và nâng lên sau khi kết thúc cuộc họp.

Trường học

ECM40-A có thể được sử dụng trong các phòng học hoặc giảng đường có nhu cầu lắp hệ thống máy chiếu nâng – hạ.

Trung tâm đào tạo

Khả năng thiết lập điểm dừng giúp máy chiếu có thể được đưa về vị trí sử dụng đã xác định cho các buổi đào tạo.

Hội trường khách sạn

Hành trình tối đa 4 m phù hợp với những hội trường có khoảng cách tương đối lớn giữa trần và vị trí máy chiếu cần hoạt động.

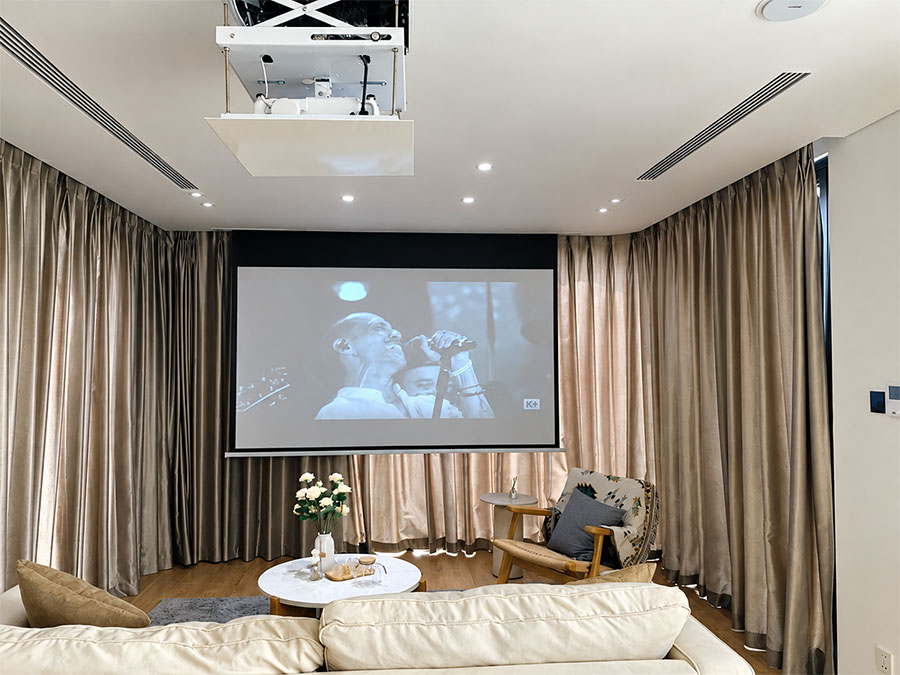

Phòng chiếu phim gia đình

Sản phẩm cũng được liệt kê cho các hệ thống phòng chiếu phim gia đình cần giấu máy chiếu lên phía trên trần.

Điểm đáng chú ý của Dalite ECM40-A

Các thông số và tính năng chính của Giá treo điện Dalite ECM40-A gồm:

• Hành trình khoảng 45–400 cm.

• Tải trọng tối đa 50 kg.

• Tubular Motor.

• Rơ-le bảo vệ khi motor quá nóng.

• Cơ cấu 3 cạnh zíc zắc.

• Hỗ trợ hạn chế rung lắc.

• Quản lý dây tín hiệu.

• Quản lý dây nguồn.

• Điều khiển RF.

• Điều khiển tay.

• Bảng nút gắn tường.

• Cài đặt điểm dừng trên/dưới.

• Mặt bích plastic dẻo 50 × 50 cm.

• Hộp lắp máy 44 × 44 × 35 cm.

• Nguồn AC 220V / 60Hz.

• Bảo hành 12 tháng.

Khi nào nên lựa chọn Giá treo điện Dalite ECM40-A?

ECM40-A phù hợp để cân nhắc khi công trình cần:

• Hành trình nâng – hạ dài tới 4 m.

• Tải trọng tối đa 50 kg.

• Máy chiếu được nâng – hạ bằng điện.

• Thiết kế âm trần.

• Điều khiển từ xa RF.

• Điều khiển tay.

• Bảng nút gắn tường.

• Hỗ trợ chống rung.

• Hệ thống quản lý dây.

• Điểm dừng trên và dưới có thể thiết lập.

Nếu máy chiếu có tải trọng thấp hoặc công trình chỉ cần hành trình ngắn, người dùng có thể lựa chọn một model khác phù hợp hơn trong danh mục Giá treo máy chiếu.

Mua Giá treo điện Dalite ECM40-A tại ITH

Công ty TNHH Công nghệ số ITH cung cấp thiết bị và giải pháp trình chiếu cho phòng họp, trường học, hội trường, trung tâm đào tạo và các không gian trình chiếu chuyên dụng.

Trước khi lựa chọn Giá treo điện Dalite ECM40-A, nên kiểm tra:

• Trọng lượng máy chiếu.

• Kích thước máy chiếu.

• Hành trình thực tế cần sử dụng.

• Chiều cao trần.

• Kích thước hốc lắp.

• Kết cấu chịu lực.

• Vị trí màn chiếu.

• Nguồn điện.

• Dây nguồn và dây tín hiệu.

• Vị trí bảng điều khiển.

Với hành trình từ khoảng 45 cm đến tối đa 400 cm, tải trọng 50 kg, Tubular Motor và cơ cấu 3 cạnh zíc zắc, ECM40-A được thiết kế cho những hệ thống cần phạm vi nâng – hạ lớn và khả năng mang máy chiếu có trọng lượng cao.

Theo thông tin sản phẩm, Dalite ECM40-A được bảo hành 12 tháng.

Câu hỏi thường gặp về Giá treo điện Dalite ECM40-A

Dalite ECM40-A có hành trình bao nhiêu?

Chiều cao nâng – hạ của sản phẩm từ khoảng 45 cm đến tối đa 400 cm.

ECM40-A chịu tải tối đa bao nhiêu?

Tải trọng tối đa được cung cấp là 50 kg.

ECM40-A sử dụng động cơ gì?

Thiết bị sử dụng Tubular Motor tải trọng lớn.

ECM40-A có bảo vệ động cơ khi quá nóng không?

Có. Theo thông tin sản phẩm, motor có rơ-le tự ngắt khi động cơ bị nóng.

ECM40-A có chống rung không?

Sản phẩm sử dụng cơ cấu 3 cạnh zíc zắc nhằm hỗ trợ hạn chế rung lắc khi nâng – hạ.

ECM40-A có quản lý dây tín hiệu và dây nguồn không?

Có. Thiết bị có hệ thống khóa và dẫn dây tín hiệu, dây nguồn theo cơ cấu zíc zắc nhằm hỗ trợ hạn chế kẹt dây.

ECM40-A có điều khiển từ xa không?

Có. Sản phẩm hỗ trợ remote RF, điều khiển tay và bảng nút gắn tường.

ECM40-A có cài đặt điểm dừng được không?

Có. Hệ thống hỗ trợ thiết lập điểm dừng trên và điểm dừng dưới.

Kích thước mặt bích ECM40-A là bao nhiêu?

Mặt bích trang trí có kích thước khoảng 50 × 50 cm và được làm bằng plastic dẻo.

Kích thước hộp lắp máy là bao nhiêu?

Kích thước hộp khoảng 44 × 44 × 35 cm, không bao gồm mặt bích và máy chiếu.

ECM40-A sử dụng nguồn điện nào?

Theo thông số được cung cấp, thiết bị sử dụng AC 220V / 60Hz.

ECM40-A phù hợp với những không gian nào?

Theo thông tin sản phẩm, thiết bị có thể được sử dụng tại rạp chiếu phim, phòng họp, trường học, trung tâm đào tạo, hội trường khách sạn và phòng chiếu phim gia đình.

Dalite ECM40-A được bảo hành bao lâu?

Theo thông tin sản phẩm, Dalite ECM40-A được bảo hành 12 tháng.
