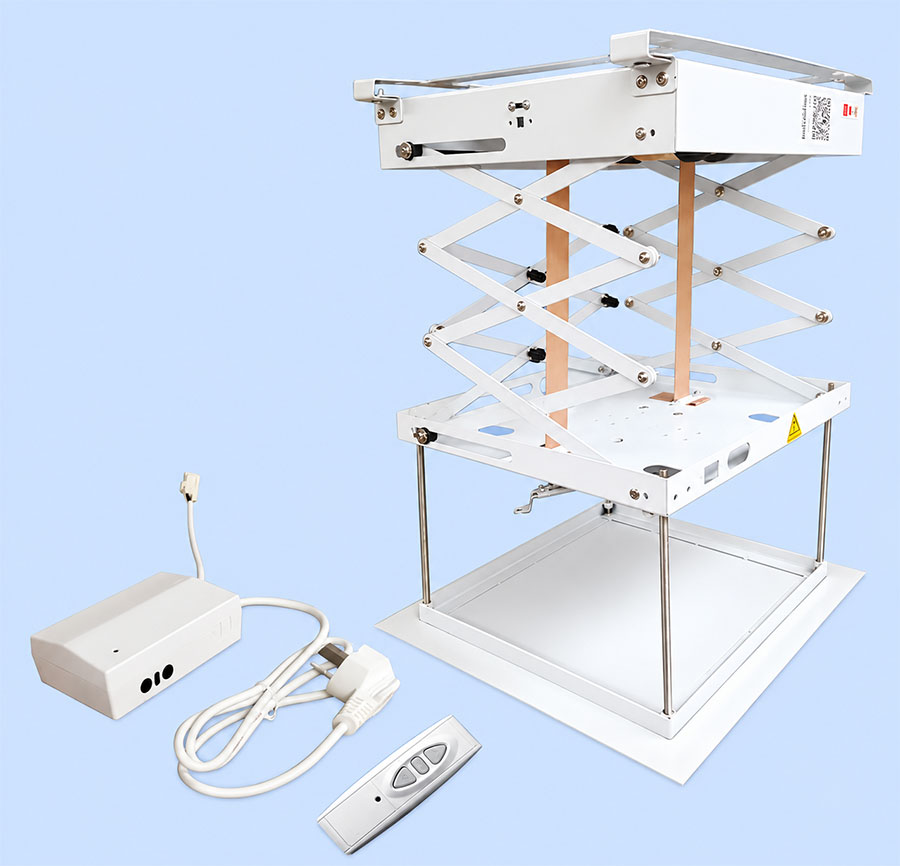

Giá treo điện Dalite ECM110-A

Giá treo điện Dalite ECM110-A tải trọng 25 kg, hành trình 40–100 cm

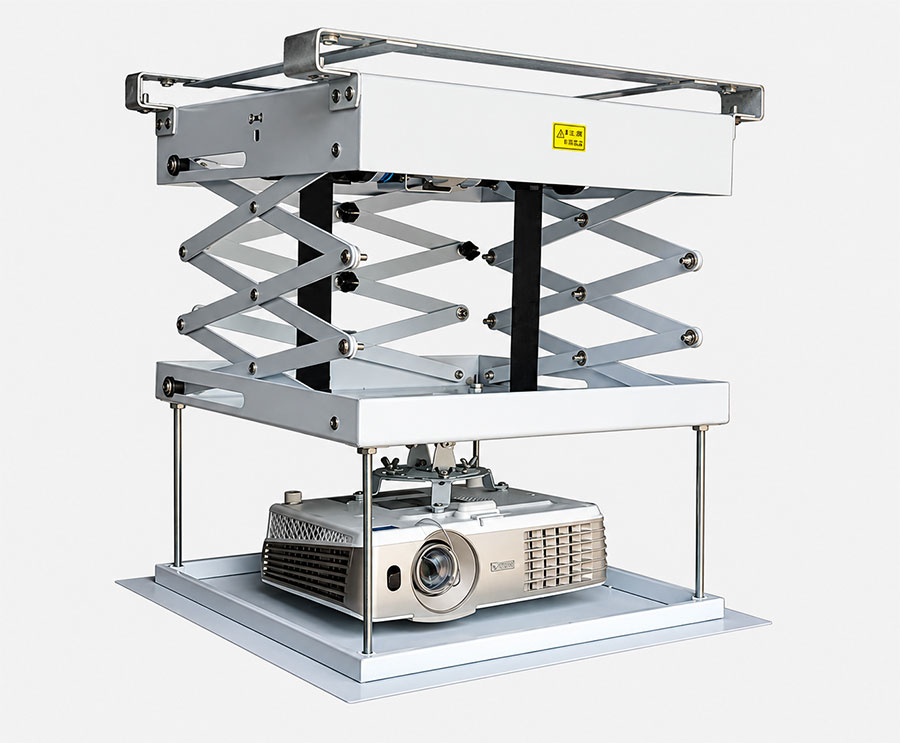

Giá treo điện Dalite ECM110-A là hệ thống nâng – hạ máy chiếu bằng điện, phù hợp với các công trình cần lắp máy chiếu âm trần, tối ưu tính thẩm mỹ và chủ động đưa thiết bị xuống vị trí trình chiếu khi cần sử dụng. Sản phẩm có chiều cao tối thiểu khoảng 40 cm, chiều dài tối đa khoảng 100 cm, tải trọng tối đa 25 kg và sử dụng Tubular Motor dạng trục có cơ chế bảo vệ nhiệt.

So với giá treo cố định, ECM110-A nổi bật nhờ cơ cấu 3 cạnh zíc zắc hỗ trợ hạn chế rung lắc, hệ thống dẫn dây tín hiệu và dây nguồn theo hành trình nâng – hạ, khả năng thiết lập điểm dừng trên/dưới cùng ba phương thức điều khiển gồm remote RF, điều khiển tay và bảng nút gắn tường. Người dùng có thể tham khảo thêm các lựa chọn khác trong danh mục Giá treo máy chiếu để so sánh tải trọng, hành trình và kiểu lắp đặt phù hợp với từng công trình.

Giá treo điện Dalite ECM110-A là gì?

Dalite ECM110-A là loại giá treo máy chiếu điện tử nâng – hạ, được thiết kế để máy chiếu có thể di chuyển theo phương thẳng đứng bằng động cơ.

Khi cần trình chiếu, hệ thống hạ máy chiếu xuống vị trí đã cài đặt. Khi kết thúc, máy có thể được đưa trở lại khu vực phía trên trần.

Thiết kế này phù hợp với các không gian cần:

• Giữ trần nhà gọn gàng.

• Hạn chế máy chiếu lộ ra ngoài khi không sử dụng.

• Tăng tính thẩm mỹ.

• Bảo vệ máy khỏi va chạm.

• Tự động hóa thao tác nâng – hạ thiết bị.

Hành trình từ khoảng 40 cm đến 100 cm

Một trong những thông số quan trọng của Giá treo điện Dalite ECM110-A là phạm vi điều chỉnh chiều cao.

Theo dữ liệu sản phẩm:

• Chiều cao tối thiểu khi lắp máy chiếu khoảng 40 cm.

• Chiều dài tối đa khi hạ máy khoảng 100 cm.

Khoảng hành trình này giúp kỹ thuật viên linh hoạt hơn khi căn chỉnh vị trí máy theo:

• Chiều cao trần.

• Vị trí màn chiếu.

• Trục ống kính.

• Khoảng cách chiếu.

• Bố cục nội thất trong phòng.

Khả năng đưa máy xuống đúng cao độ là yếu tố quan trọng để hạn chế phải sử dụng quá nhiều Keystone.

Tải trọng tối đa 25 kg

Dalite ECM110-A có tải trọng tối đa khoảng 25 kg.

Thông số này cần được kiểm tra kỹ trước khi lựa chọn máy chiếu.

Tải thực tế của hệ thống không chỉ gồm thân máy mà còn có thể bao gồm:

• Bộ gá.

• Thanh liên kết.

• Phụ kiện.

• Dây dẫn.

• Một phần kết cấu treo bổ sung.

Vì vậy, khi tư vấn hoặc thi công, không nên chỉ nhìn vào trọng lượng máy chiếu riêng lẻ.

Nên tính tổng tải toàn bộ hệ thống và để lại biên an toàn phù hợp.

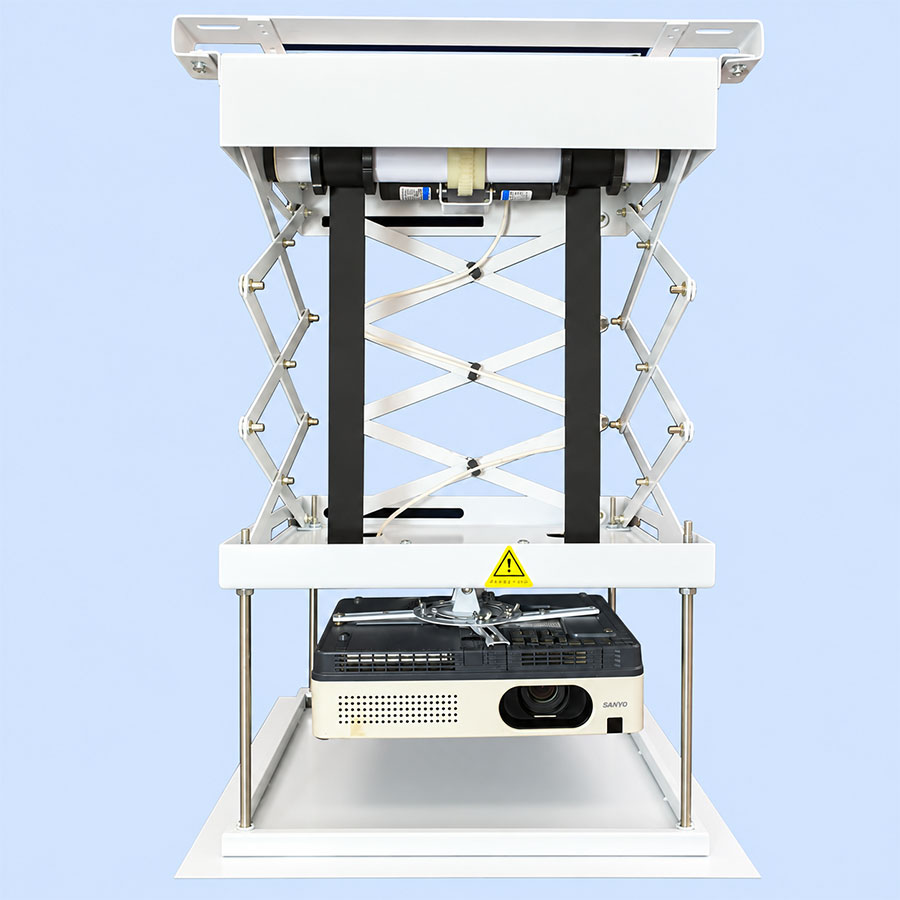

Tubular Motor phù hợp cho cơ cấu nâng – hạ

ECM110-A sử dụng Tubular Motor dạng trục.

Loại động cơ này phù hợp với cơ cấu nâng – hạ cần tải trọng lớn và chuyển động tuyến tính theo phương thẳng đứng.

Motor hỗ trợ:

• Hạ máy chiếu khi cần sử dụng.

• Nâng thiết bị trở lại phía trên trần.

• Duy trì chuyển động ổn định.

• Phù hợp với hệ thống trình chiếu lắp cố định.

Với tải trọng tối đa 25 kg, motor là thành phần quan trọng quyết định độ ổn định của toàn bộ cơ cấu.

Rơ-le nhiệt hỗ trợ bảo vệ động cơ

Dalite ECM110-A có cơ chế rơ-le tự ngắt khi động cơ quá nóng.

Đây là tính năng hỗ trợ bảo vệ thiết bị trong trường hợp motor tăng nhiệt trong quá trình vận hành.

Tuy nhiên, người dùng vẫn nên tránh nâng – hạ liên tục nhiều lần trong thời gian ngắn nếu không cần thiết.

Cơ chế bảo vệ nhiệt nên được xem là lớp bảo vệ bổ sung, không thay thế cho việc sử dụng đúng cách.

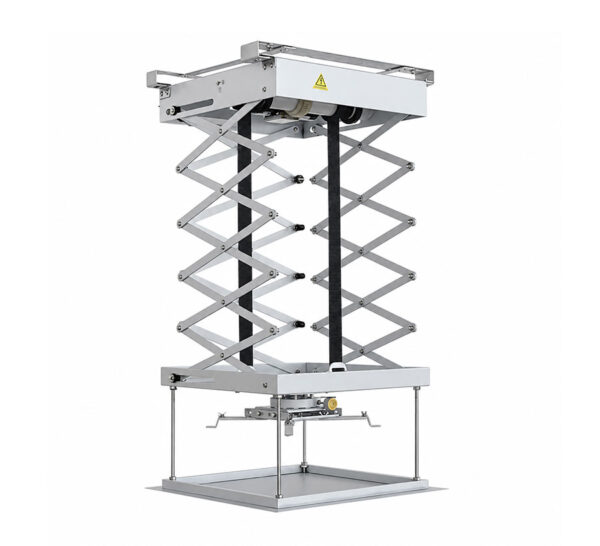

Cơ cấu 3 cạnh zíc zắc hỗ trợ chống rung

Một điểm khác biệt đáng chú ý của Giá treo điện Dalite ECM110-A là kết cấu 3 cạnh zíc zắc.

Cơ cấu này hỗ trợ:

• Duy trì độ ổn định khi nâng – hạ.

• Hạn chế rung lắc.

• Giữ vị trí máy chiếu nhất quán hơn.

• Hỗ trợ giảm dao động hình ảnh.

Độ ổn định rất quan trọng với máy chiếu vì chỉ một sai lệch nhỏ về vị trí cũng có thể làm hình ảnh thay đổi trên màn.

Vì sao chống rung quan trọng với máy chiếu?

Máy chiếu cần giữ vị trí tương đối chính xác để:

• Hình ảnh nằm đúng vùng màn.

• Hạn chế lệch khung hình.

• Duy trì tiêu điểm.

• Giảm nhu cầu căn chỉnh lại.

• Tránh rung hình khi thiết bị hoạt động.

Tuy nhiên, khả năng chống rung thực tế còn phụ thuộc vào:

• Độ cứng của kết cấu trần.

• Chất lượng điểm neo.

• Cách lắp đặt.

• Độ cân bằng của máy chiếu.

Vì vậy, cơ cấu chống rung chỉ phát huy tốt khi toàn bộ hệ thống được thi công đúng kỹ thuật.

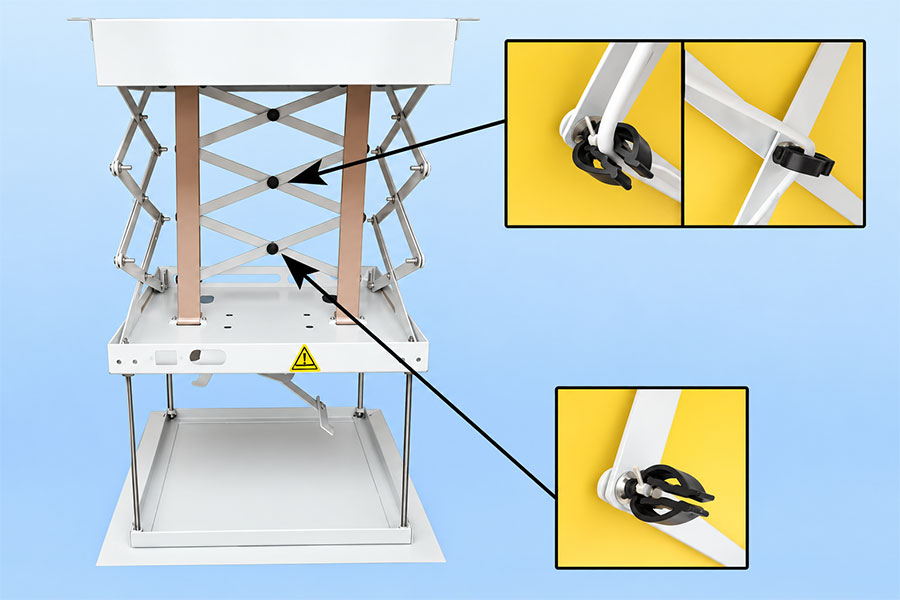

Hệ thống dẫn dây tín hiệu theo cơ cấu zíc zắc

Dalite ECM110-A được thiết kế với hệ thống hỗ trợ quản lý dây tín hiệu trong quá trình nâng – hạ.

Các dây như:

• HDMI.

• LAN.

• USB.

• Dây điều khiển.

cần có đủ chiều dài và được dẫn theo đúng cơ cấu chuyển động.

Thiết kế khóa và dẫn dây giúp hạn chế:

• Kẹt dây.

• Kéo căng đầu cắm.

• Dây bị mắc vào cơ cấu.

• Hỏng cổng tín hiệu.

Đây là chi tiết kỹ thuật rất quan trọng đối với giá treo điện.

Hệ thống quản lý dây nguồn giúp tăng an toàn

Ngoài dây tín hiệu, dây nguồn cũng cần được dẫn đúng cách.

Khi ECM110-A nâng hoặc hạ máy chiếu, dây điện không được:

• Bị kéo căng.

• Bị gập mạnh.

• Bị kẹt vào cơ cấu.

• Cọ sát liên tục vào cạnh kim loại.

Hệ thống quản lý dây theo cơ cấu zíc zắc giúp kiểm soát chuyển động của dây tốt hơn.

Tuy nhiên, kỹ thuật viên vẫn cần kiểm tra chiều dài dây và bán kính uốn phù hợp trước khi hoàn thiện.

Ba phương thức điều khiển linh hoạt

Dalite ECM110-A hỗ trợ nhiều phương thức điều khiển gồm:

• Remote RF.

• Điều khiển tay.

• Bảng nút gắn tường.

Cấu hình này giúp người dùng có nhiều cách vận hành tùy theo không gian.

Ví dụ:

• Remote RF thuận tiện cho người thuyết trình.

• Bảng nút gắn tường phù hợp với phòng họp cố định.

• Điều khiển tay hữu ích khi cần thao tác trực tiếp trong quá trình bảo trì hoặc căn chỉnh.

Điều khiển RF thuận tiện trong phòng họp

Remote RF cho phép người dùng vận hành giá treo từ xa mà không cần đứng ngay dưới thiết bị.

Điều này phù hợp trong:

• Phòng họp.

• Phòng hội nghị.

• Phòng đào tạo.

• Phòng chiếu phim gia đình.

Người sử dụng có thể đưa máy chiếu xuống trước khi trình chiếu và thu lên sau khi kết thúc.

Có thể thiết lập điểm dừng trên và dưới

Một tính năng quan trọng của Dalite ECM110-A là khả năng thiết lập hành trình dừng.

Người dùng hoặc kỹ thuật viên có thể xác định:

• Vị trí cao nhất.

• Vị trí thấp nhất.

• Khoảng hành trình phù hợp với công trình.

Điều này giúp máy chiếu hạ xuống cùng một vị trí mỗi lần sử dụng.

Điểm dừng ổn định giúp hạn chế phải căn chỉnh lại

Nếu giá treo mỗi lần dừng ở một vị trí khác nhau, hình ảnh có thể bị:

• Lệch khỏi màn.

• Thay đổi kích thước.

• Sai tâm.

• Cần chỉnh lại Keystone.

Việc cài đặt điểm dừng đúng giúp hệ thống duy trì cấu hình ổn định hơn.

Đây là yếu tố đặc biệt quan trọng trong phòng họp hoặc hội trường sử dụng thường xuyên.

Nên căn chỉnh vật lý trước khi dùng Keystone

Khi lắp máy chiếu với ECM110-A, nên ưu tiên căn chỉnh bằng vị trí thực tế trước.

Kỹ thuật viên nên:

• Đưa ống kính gần trục giữa màn.

• Điều chỉnh đúng chiều cao.

• Chọn khoảng cách chiếu phù hợp.

• Đảm bảo máy không bị nghiêng quá mức.

Keystone chỉ nên được sử dụng để hiệu chỉnh bổ sung.

Hiệu chỉnh điện tử quá nhiều có thể làm giảm độ sắc nét của hình ảnh.

Mặt bích trang trí kích thước 50 x 50 cm

ECM110-A sử dụng mặt bích trang trí kích thước khoảng 50 x 50 cm.

Theo thông tin sản phẩm, mặt bích được làm từ plastic dẻo.

Phần này có vai trò:

• Hoàn thiện khu vực lắp trần.

• Che các khoảng hở.

• Tạo bề mặt gọn hơn khi thiết bị được thu lên.

Đây là chi tiết phù hợp với những công trình chú trọng tính thẩm mỹ.

Mặt bích plastic giúp giảm tải phần trang trí

Việc sử dụng vật liệu plastic giúp giảm trọng lượng của phần mặt bích so với giải pháp sử dụng kim loại nặng.

Điều này có lợi cho hệ thống nâng – hạ vì hạn chế tải không cần thiết.

Tuy nhiên, mặt bích trang trí không nên được nhầm với kết cấu chịu lực.

Toàn bộ tải chính vẫn cần được truyền vào hệ khung và điểm neo phù hợp.

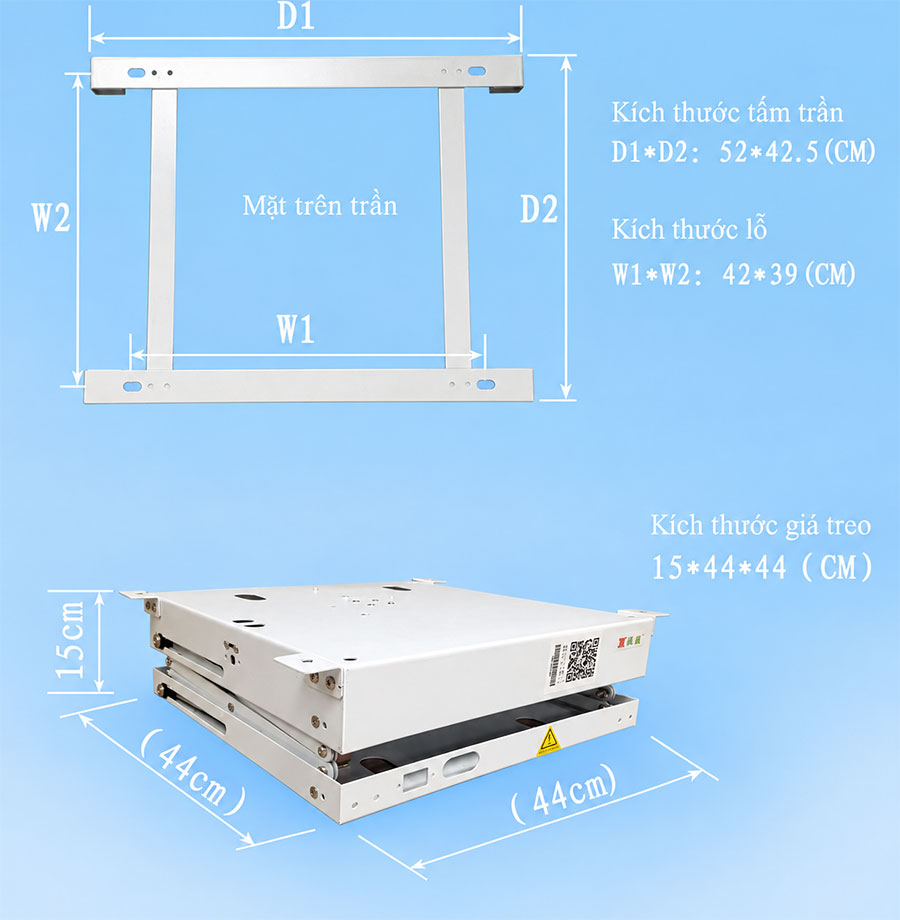

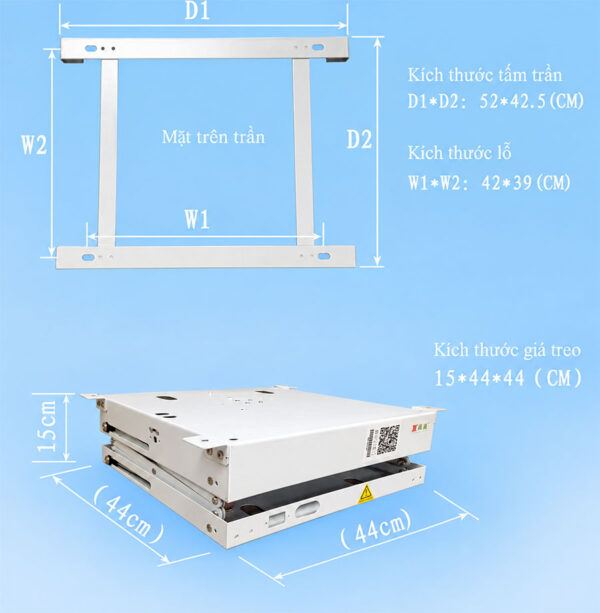

Kích thước hộp lắp máy khoảng 44 x 44 x 15 cm

Theo dữ liệu sản phẩm, phần hộp lắp máy có kích thước khoảng:

44 x 44 x 15 cm

không bao gồm mặt bích và máy chiếu.

Thông số này cần được tính khi thiết kế:

• Hốc trần.

• Khoảng không kỹ thuật.

• Vị trí điều hòa.

• Hệ thống chiếu sáng.

• Đường điện.

• Đường tín hiệu.

Trước khi thi công, nên kiểm tra bản vẽ kỹ thuật phía trên trần để tránh xung đột với các hệ thống khác.

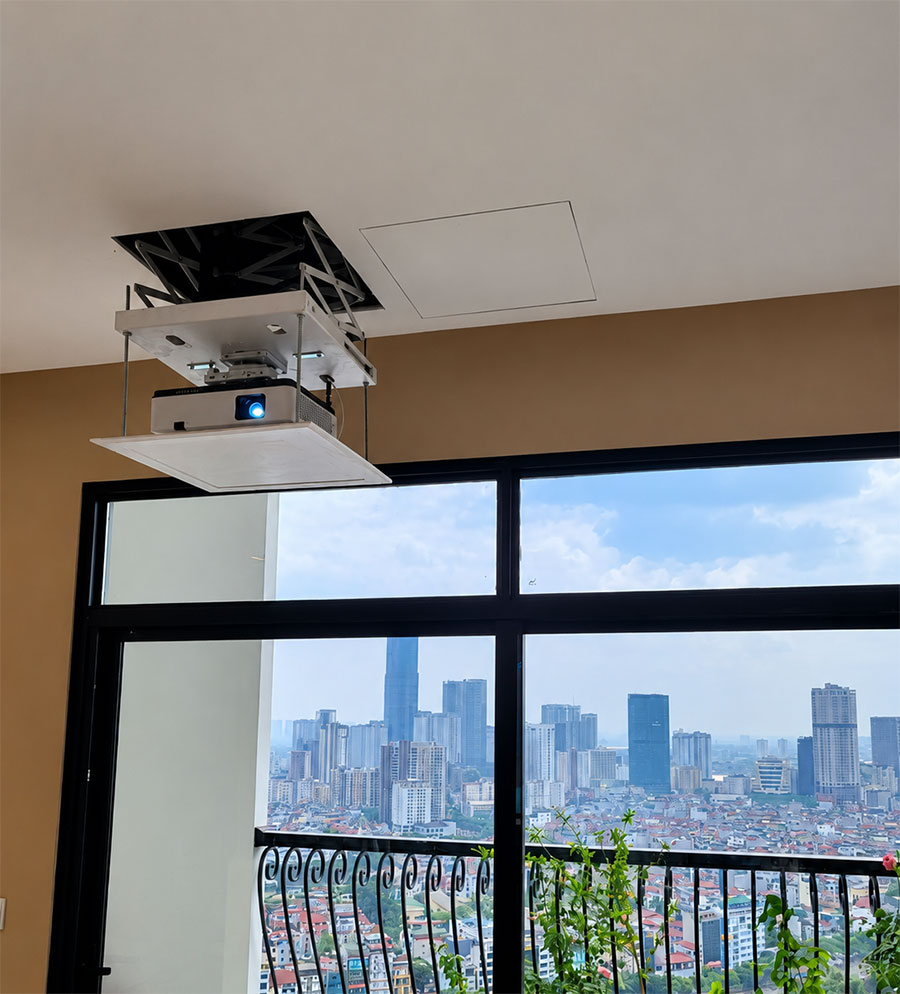

Phù hợp lắp âm trần

Một trong những ứng dụng chính của ECM110-A là lắp âm trần.

Khi không sử dụng, máy chiếu có thể được thu lên phía trên.

Điều này giúp:

• Trần gọn hơn.

• Giảm thiết bị lộ ra ngoài.

• Tăng tính thẩm mỹ.

• Hạn chế va chạm.

• Bảo vệ máy tốt hơn khỏi tác động bên ngoài.

Không nên bắt trực tiếp vào tấm thạch cao

Nếu ECM110-A được lắp trong hệ trần thạch cao, cần lưu ý rằng tấm thạch cao không phải kết cấu chịu lực chính.

Giá treo cần được liên kết với:

• Trần bê tông.

• Dầm.

• Khung thép.

• Hệ kết cấu chịu lực chuyên dụng.

Phần thạch cao chỉ nên đóng vai trò hoàn thiện bên ngoài.

Điều này đặc biệt quan trọng vì hệ thống còn phải mang thêm tải trọng của máy chiếu.

Cần tính tải động khi nâng – hạ

Khi ECM110-A hoạt động, tải không hoàn toàn ở trạng thái tĩnh.

Quá trình khởi động và dừng motor tạo ra tải động lên:

• Điểm neo.

• Khung.

• Bulong.

• Kết cấu trần.

Do đó, phương án thi công cần được tính với biên an toàn phù hợp thay vì chỉ lấy đúng trọng lượng thiết bị và máy chiếu.

Điện áp AC 220 V

Theo dữ liệu được cung cấp, ECM110-A sử dụng nguồn AC 220 V.

Thông số tần số nguồn được ghi là 60 Hz.

Tuy nhiên, tại Việt Nam hệ thống điện dân dụng phổ biến là 220 V – 50 Hz.

Vì vậy, trước khi lắp đặt thực tế, nên kiểm tra tem máy hoặc tài liệu chính hãng để xác nhận model sử dụng được với nguồn điện tại công trình.

Đây là bước cần thiết để tránh sai khác về nguồn cấp.

Nên chuẩn bị điện trước khi hoàn thiện trần

Đối với hệ giá treo điện âm trần, nguồn điện nên được bố trí từ giai đoạn thi công.

Cần tính đồng thời:

• Nguồn cho ECM110-A.

• Nguồn cho máy chiếu.

• HDMI.

• LAN.

• USB.

• Dây điều khiển.

• Hệ thống tiếp địa nếu cần.

Chuẩn bị từ đầu giúp giảm việc phải tháo trần hoặc đi dây nổi sau này.

Cần dành không gian cho máy chiếu khi thu lên

Khi lắp âm trần, kích thước hốc không chỉ dựa trên thân giá treo.

Cần tính thêm:

• Chiều cao máy chiếu.

• Chiều dài máy.

• Bộ gá.

• Đầu cắm dây.

• Khoảng không tản nhiệt.

• Không gian bảo trì.

Nếu hốc quá nhỏ, máy có thể chạm kết cấu khi thu lên hoặc khó tiếp cận khi bảo dưỡng.

Lưu ý khả năng tản nhiệt của máy chiếu

Máy chiếu sinh nhiệt khi hoạt động.

Khi thu thiết bị vào hốc trần, cần đảm bảo:

• Có đủ không gian thông thoáng.

• Không che kín cửa hút và xả gió.

• Máy đã hoàn tất chu trình làm mát trước khi thu vào hốc kín nếu nhà sản xuất yêu cầu.

Không nên coi giá treo điện là một khoang kín hoàn toàn cho máy chiếu.

Cần kiểm tra Throw Ratio trước khi xác định vị trí giá treo

ECM110-A chỉ điều chỉnh vị trí theo phương thẳng đứng.

Vị trí theo chiều ngang và khoảng cách tới màn vẫn phải được tính dựa trên máy chiếu.

Kỹ thuật viên cần kiểm tra:

• Throw Ratio.

• Kích thước màn.

• Khoảng cách máy – màn.

• Lens Shift nếu có.

• Vị trí tâm ống kính.

Nếu vị trí giá treo được bố trí sai từ đầu, cơ cấu nâng – hạ không thể bù lại sai số về khoảng cách chiếu.

Có thể kết hợp với nhiều thương hiệu máy chiếu

Dalite ECM110-A có thể được xem xét sử dụng với nhiều dòng máy chiếu Epson, Panasonic, BenQ, Optoma, Sony, NEC và các thương hiệu khác nếu đáp ứng:

• Trọng lượng phù hợp.

• Kích thước phù hợp.

• Bộ gá tương thích.

• Khoảng cách chiếu đúng.

• Tổng tải không vượt giới hạn.

Người dùng nên kiểm tra từng model máy chiếu cụ thể trước khi lắp.

Ứng dụng thực tế của Giá treo điện Dalite ECM110-A

Phòng họp

ECM110-A phù hợp với phòng họp cần máy chiếu được giấu lên trần sau khi sử dụng.

Phòng hội nghị

Khả năng điều khiển từ xa và thiết lập điểm dừng giúp hệ thống phù hợp với các phòng hội nghị sử dụng thường xuyên.

Trường học

Sản phẩm có thể được sử dụng trong lớp học hoặc phòng đa phương tiện cần máy chiếu lắp cố định nhưng muốn hạn chế tác động từ bên ngoài.

Trung tâm đào tạo

Hệ thống giúp máy chiếu được đưa xuống đúng vị trí khi cần và thu lên sau buổi học.

Hội trường khách sạn

Trong các không gian chú trọng thẩm mỹ, thiết kế âm trần giúp hạn chế máy chiếu xuất hiện khi phòng được sử dụng cho mục đích khác.

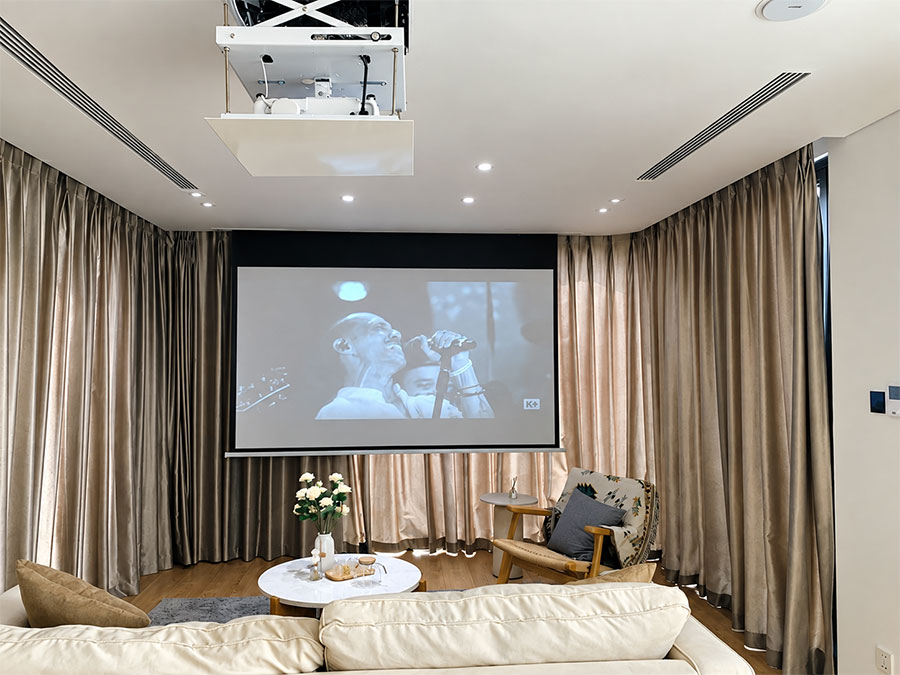

Phòng chiếu phim gia đình

ECM110-A cũng có thể được cân nhắc cho phòng giải trí gia đình muốn giấu thiết bị khi không sử dụng.

Khi nào nên lựa chọn Dalite ECM110-A?

Giá treo điện Dalite ECM110-A phù hợp khi người dùng cần:

• Giá treo máy chiếu nâng – hạ bằng điện.

• Hành trình khoảng 40–100 cm.

• Tải trọng tối đa 25 kg.

• Tubular Motor.

• Bảo vệ nhiệt cho động cơ.

• Cơ cấu 3 cạnh zíc zắc hỗ trợ chống rung.

• Quản lý dây nguồn và dây tín hiệu.

• Điều khiển RF.

• Bảng nút gắn tường.

• Thiết lập điểm dừng trên/dưới.

• Lắp âm trần.

• Giấu máy chiếu khi không sử dụng.

Nếu máy chiếu luôn hoạt động ở một vị trí cố định và không yêu cầu thu vào trần, giá treo cố định có thể đơn giản hơn.

Ngược lại, nếu công trình cần khả năng nâng – hạ tự động và yêu cầu thẩm mỹ cao, ECM110-A là lựa chọn phù hợp để cân nhắc.

Khách hàng có thể tham khảo thêm các sản phẩm trong danh mục Giá treo máy chiếu để so sánh giá treo điện, giá treo cố định và các cấu hình phù hợp với từng hệ thống trình chiếu.

Mua Giá treo điện Dalite ECM110-A tại ITH

Công ty TNHH Công nghệ số ITH cung cấp thiết bị và giải pháp trình chiếu phục vụ doanh nghiệp, trường học, phòng họp, hội trường và trung tâm đào tạo.

Khi lựa chọn Giá treo điện Dalite ECM110-A, người dùng nên kiểm tra đồng thời:

• Trọng lượng máy chiếu.

• Tổng tải hệ thống.

• Kích thước máy.

• Kích thước hốc trần.

• Kết cấu chịu lực.

• Nguồn điện.

• Throw Ratio.

• Hệ thống dây nguồn và tín hiệu.

• Khoảng không tản nhiệt.

• Vị trí bảo trì.

Với tải trọng tối đa 25 kg, hành trình 40–100 cm, Tubular Motor, cơ cấu zíc zắc và khả năng thiết lập điểm dừng, ECM110-A phù hợp cho những hệ thống trình chiếu cần tính thẩm mỹ và khả năng vận hành tự động.

Theo thông tin sản phẩm, Dalite ECM110-A được bảo hành 12 tháng.

Câu hỏi thường gặp về Giá treo điện Dalite ECM110-A

Dalite ECM110-A dùng để làm gì?

ECM110-A là giá treo điện dùng để nâng – hạ máy chiếu, phù hợp với các hệ thống cần giấu máy chiếu trong trần khi không sử dụng.

ECM110-A có tải trọng bao nhiêu?

Theo thông số sản phẩm, tải trọng tối đa là 25 kg.

ECM110-A có hành trình bao nhiêu?

Thiết bị có phạm vi khoảng 40–100 cm khi lắp cùng máy chiếu.

ECM110-A sử dụng động cơ gì?

Sản phẩm sử dụng Tubular Motor dạng trục, tích hợp cơ chế bảo vệ khi động cơ quá nóng.

ECM110-A có chống rung không?

Thiết bị sử dụng cơ cấu 3 cạnh zíc zắc hỗ trợ hạn chế rung lắc khi nâng – hạ. Hiệu quả thực tế còn phụ thuộc vào chất lượng thi công và kết cấu trần.

ECM110-A có điều khiển từ xa không?

Có. Sản phẩm hỗ trợ remote RF, điều khiển tay và bảng nút gắn tường.

ECM110-A có thể cài điểm dừng không?

Có. Hệ thống hỗ trợ thiết lập điểm dừng trên và dưới theo yêu cầu lắp đặt.

ECM110-A có quản lý dây HDMI và dây nguồn không?

Thiết bị có cơ cấu hỗ trợ giữ và dẫn dây nguồn, dây tín hiệu theo hành trình zíc zắc để hạn chế kẹt và kéo căng dây.

ECM110-A có lắp âm trần thạch cao được không?

Có thể bố trí trong hệ trần thạch cao, nhưng toàn bộ tải phải được liên kết với kết cấu chịu lực phía trên, không nên treo trực tiếp vào tấm thạch cao.

Kích thước mặt bích của ECM110-A là bao nhiêu?

Theo thông tin sản phẩm, mặt bích trang trí có kích thước khoảng 50 x 50 cm.

Kích thước hộp lắp máy là bao nhiêu?

Khoảng 44 x 44 x 15 cm, chưa bao gồm mặt bích và máy chiếu.

ECM110-A dùng nguồn điện nào?

Dữ liệu hiện có ghi AC 220 V / 60 Hz. Khi sử dụng tại Việt Nam, nên kiểm tra tem máy hoặc tài liệu chính hãng để xác nhận khả năng tương thích với nguồn 220 V – 50 Hz tại công trình.

ECM110-A phù hợp với không gian nào?

Sản phẩm phù hợp với phòng họp, trường học, trung tâm đào tạo, hội trường, rạp chiếu phim và phòng chiếu phim gia đình.

Dalite ECM110-A được bảo hành bao lâu?

Theo thông tin sản phẩm, Dalite ECM110-A được bảo hành 12 tháng.
