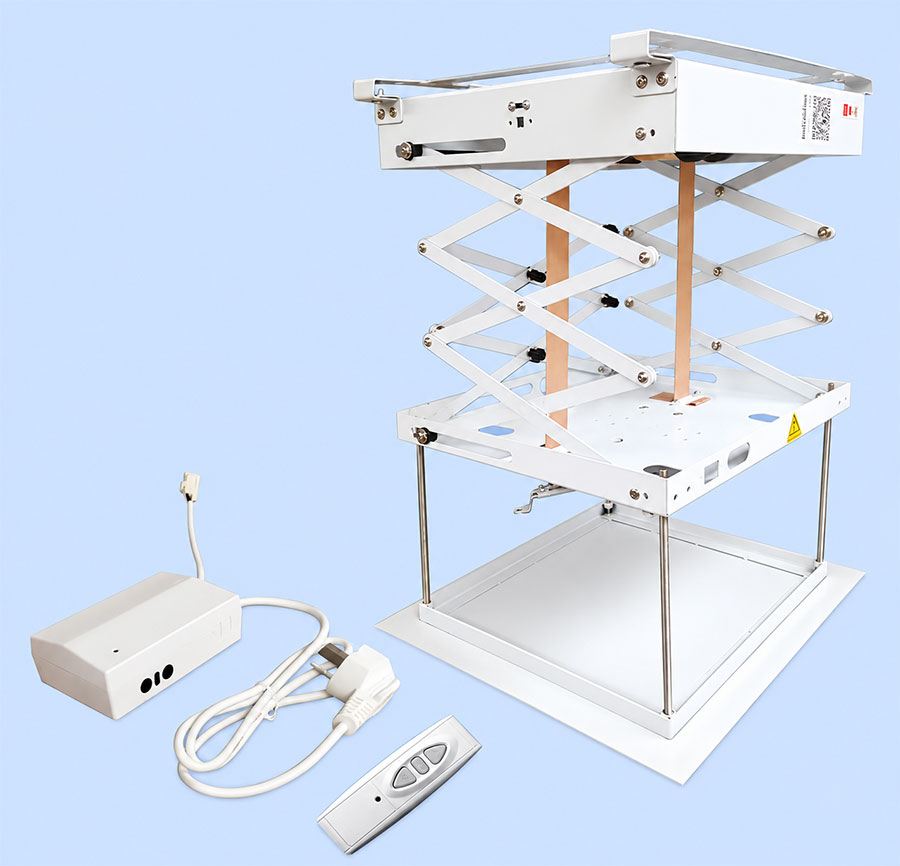

Giá treo điện Dalite ECM15-A

Giá treo điện Dalite ECM15-A hành trình 30–150 cm, tải trọng 25 kg

Giá treo điện Dalite ECM15-A là hệ thống nâng – hạ máy chiếu bằng điện, được thiết kế cho các công trình cần lắp máy chiếu âm trần và chủ động đưa thiết bị xuống vị trí trình chiếu khi sử dụng. Sản phẩm có chiều cao tối thiểu khoảng 30 cm, chiều dài tối đa khoảng 150 cm, tải trọng tối đa 25 kg và sử dụng Tubular Motor dạng trục có cơ chế bảo vệ nhiệt.

Điểm đáng chú ý của ECM15-A là cơ cấu 3 cạnh zíc zắc hỗ trợ hạn chế rung lắc, hệ thống quản lý dây nguồn và dây tín hiệu theo hành trình nâng – hạ, khả năng thiết lập điểm dừng trên/dưới cùng ba phương thức điều khiển gồm remote RF, điều khiển tay và bảng nút gắn tường. Với hành trình dài tới 1,5 m, sản phẩm phù hợp với phòng họp, hội trường, trường học, trung tâm đào tạo, rạp chiếu phim và những không gian có trần cao. Người dùng có thể tham khảo thêm các sản phẩm trong danh mục Giá treo máy chiếu để lựa chọn hành trình và tải trọng phù hợp với từng công trình.

Giá treo điện Dalite ECM15-A là gì?

Dalite ECM15-A là loại giá treo máy chiếu điện tử nâng – hạ, cho phép máy chiếu di chuyển theo phương thẳng đứng bằng động cơ điện.

Khi cần sử dụng, hệ thống có thể hạ máy chiếu xuống vị trí đã được cài đặt. Sau khi kết thúc trình chiếu, máy có thể được nâng trở lại khu vực phía trên trần.

Thiết kế này phù hợp với các không gian cần:

• Giữ trần nhà gọn gàng.

• Hạn chế máy chiếu lộ ra ngoài khi không sử dụng.

• Tăng tính thẩm mỹ.

• Giảm nguy cơ va chạm.

• Chủ động thay đổi độ cao của máy chiếu.

Hành trình nâng – hạ từ khoảng 30 cm đến 150 cm

Một trong những ưu điểm quan trọng của Giá treo điện Dalite ECM15-A là phạm vi điều chỉnh lớn.

Theo thông tin sản phẩm:

• Chiều cao tối thiểu khi lắp máy chiếu khoảng 30 cm.

• Chiều dài tối đa khi hạ máy chiếu khoảng 150 cm.

Hành trình lên tới 1,5 m giúp ECM15-A phù hợp với những phòng có:

• Trần cao.

• Khoảng cách lớn giữa trần và tâm màn.

• Vị trí máy chiếu cần hạ sâu.

• Hốc trần kỹ thuật có chiều cao lớn.

• Yêu cầu giấu máy hoàn toàn khi không sử dụng.

So với các model có hành trình khoảng 1 m, ECM15-A mang lại phạm vi điều chỉnh rộng hơn.

Phù hợp với không gian trần cao

Trong một số phòng họp hoặc hội trường, vị trí trần có thể cao hơn đáng kể so với trục màn chiếu.

Nếu máy chiếu treo quá cao, hệ thống có thể phải sử dụng nhiều hiệu chỉnh điện tử để đưa hình ảnh về đúng màn.

ECM15-A cho phép đưa máy chiếu xuống thấp hơn, từ đó hỗ trợ:

• Căn đúng tâm màn.

• Giảm góc nghiêng máy.

• Hạn chế méo hình.

• Tối ưu vị trí ống kính.

• Dễ bố trí trong không gian trần cao.

Tải trọng tối đa 25 kg

Dalite ECM15-A có tải trọng tối đa khoảng 25 kg.

Đây là thông số cần kiểm tra kỹ trước khi lựa chọn máy chiếu.

Tải trọng thực tế có thể bao gồm:

• Thân máy chiếu.

• Bộ gá.

• Phụ kiện.

• Dây nguồn.

• Dây tín hiệu.

• Các chi tiết lắp đặt bổ sung.

Vì vậy, không nên chỉ dựa vào trọng lượng riêng của máy chiếu.

Nên để biên an toàn khi tính tải

Mức 25 kg là tải trọng tối đa được công bố.

Trong quá trình vận hành, hệ thống còn chịu tải động khi:

• Motor khởi động.

• Motor dừng.

• Giá treo đổi chiều.

• Thiết bị di chuyển lên xuống.

Do đó, phương án lắp đặt nên có biên an toàn phù hợp thay vì vận hành thường xuyên sát tải trọng tối đa.

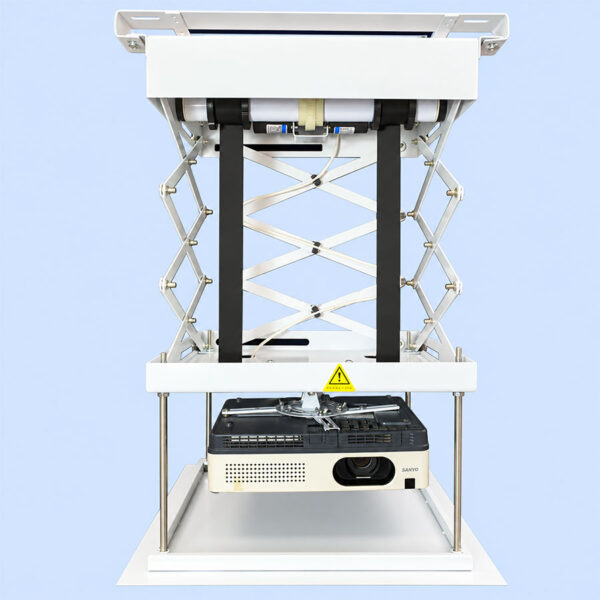

Tubular Motor phù hợp cơ cấu nâng – hạ

ECM15-A sử dụng Tubular Motor dạng trục.

Loại động cơ này phù hợp với cơ cấu nâng – hạ cần tải trọng tương đối lớn và chuyển động theo phương thẳng đứng.

Motor hỗ trợ:

• Hạ máy chiếu khi cần sử dụng.

• Nâng thiết bị trở lại hốc trần.

• Duy trì chuyển động ổn định.

• Phù hợp với hệ thống trình chiếu cố định.

Rơ-le nhiệt hỗ trợ bảo vệ motor

Theo thông tin sản phẩm, ECM15-A có cơ chế rơ-le tự ngắt khi động cơ quá nóng.

Tính năng này hỗ trợ bảo vệ motor trong trường hợp nhiệt độ tăng cao khi vận hành.

Tuy nhiên, người dùng vẫn nên tránh nâng – hạ liên tục nhiều lần trong thời gian ngắn nếu không cần thiết.

Cơ chế bảo vệ nhiệt nên được xem là lớp bảo vệ bổ sung, không thay thế cho việc vận hành đúng cách.

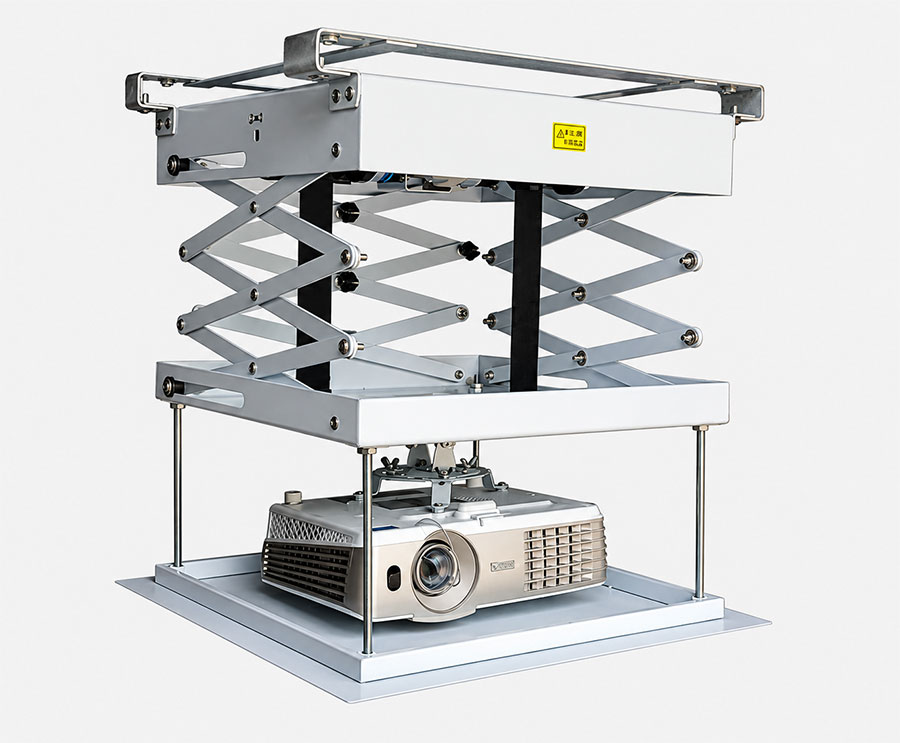

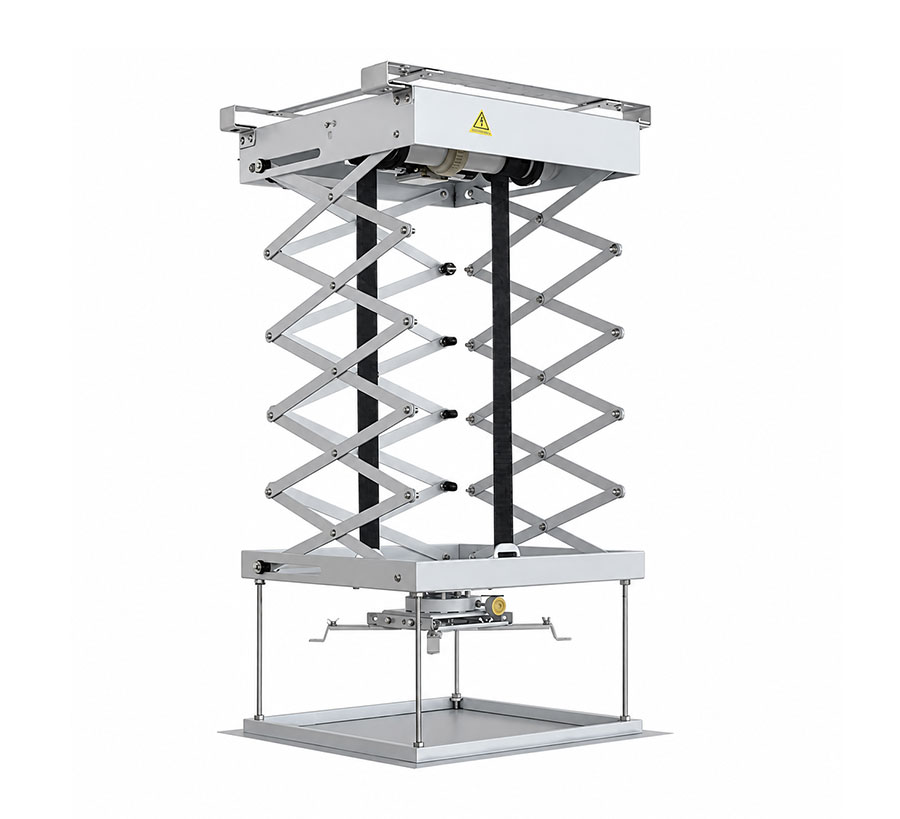

Cơ cấu 3 cạnh zíc zắc hỗ trợ chống rung

Một điểm khác biệt đáng chú ý của Dalite ECM15-A là kết cấu 3 cạnh zíc zắc.

Cơ cấu này hỗ trợ:

• Giữ hệ thống ổn định hơn khi nâng – hạ.

• Hạn chế rung lắc.

• Duy trì vị trí máy chiếu nhất quán.

• Giảm dao động trong quá trình vận hành.

Đây là yếu tố quan trọng vì máy chiếu cần được giữ tương đối ổn định để hình ảnh không bị xê dịch trên màn.

Chống rung chỉ hiệu quả khi kết cấu trần đủ chắc

Mặc dù ECM15-A có cơ cấu hỗ trợ chống rung, độ ổn định thực tế còn phụ thuộc vào:

• Kết cấu trần.

• Điểm neo.

• Chất lượng bulong.

• Độ cứng của khung.

• Cách cân bằng máy chiếu.

Nếu điểm treo không chắc chắn, cơ cấu chống rung của giá không thể bù lại toàn bộ sai số từ kết cấu công trình.

Hệ thống quản lý dây nguồn và dây tín hiệu

ECM15-A được thiết kế với hệ thống giữ và dẫn dây theo cơ cấu zíc zắc.

Đây là chi tiết quan trọng đối với giá treo điện có hành trình dài tới 1,5 m.

Các dây thường gặp gồm:

• HDMI.

• LAN.

• USB.

• Nguồn điện.

• Dây điều khiển.

Hệ thống dẫn dây hỗ trợ hạn chế:

• Kẹt dây.

• Kéo căng đầu cắm.

• Dây mắc vào cơ cấu.

• Hư hỏng cổng kết nối.

Cần tính đủ chiều dài dây cho toàn bộ hành trình

Dù có cơ cấu quản lý dây, kỹ thuật viên vẫn cần tính chính xác chiều dài cáp.

Dây phải đủ cho toàn bộ hành trình từ khoảng 30 cm đến 150 cm.

Không nên để dây:

• Bị kéo căng khi hạ máy.

• Quá chùng khi nâng lên.

• Gập quá mạnh.

• Cọ vào cạnh kim loại.

• Đi qua vùng chuyển động của cơ cấu.

Ba phương thức điều khiển linh hoạt

Dalite ECM15-A hỗ trợ:

• Remote RF.

• Điều khiển tay.

• Bảng nút gắn tường.

Việc có nhiều phương thức điều khiển giúp hệ thống phù hợp với nhiều môi trường.

Remote RF thuận tiện khi người thuyết trình cần điều khiển từ xa.

Bảng nút gắn tường phù hợp với phòng họp cố định.

Điều khiển tay hữu ích trong quá trình căn chỉnh hoặc bảo trì.

Remote RF hỗ trợ vận hành từ xa

Điều khiển RF giúp người dùng không cần đứng ngay dưới giá treo.

Thiết bị có thể được vận hành từ:

• Bàn họp.

• Bục thuyết trình.

• Bàn điều khiển.

• Khu vực kỹ thuật.

Điều này đặc biệt thuận tiện với các phòng có trần cao.

Có thể thiết lập điểm dừng trên và dưới

ECM15-A hỗ trợ cài đặt hành trình dừng trên và dưới.

Điều này giúp máy chiếu:

• Hạ xuống đúng vị trí trình chiếu.

• Nâng lên đúng vị trí cất giữ.

• Giảm thao tác căn chỉnh lặp lại.

• Hạn chế thiết bị di chuyển quá hành trình cần thiết.

Điểm dừng ổn định giúp giữ hình ảnh nhất quán

Nếu máy chiếu mỗi lần hạ xuống một vị trí khác nhau, hình ảnh có thể:

• Lệch khỏi màn.

• Thay đổi kích thước.

• Sai tâm.

• Cần chỉnh lại Keystone.

Khả năng thiết lập điểm dừng giúp hệ thống duy trì vị trí lặp lại tốt hơn trong các phòng thường xuyên sử dụng.

Nên ưu tiên căn chỉnh vật lý trước Keystone

Khi lắp ECM15-A, kỹ thuật viên nên ưu tiên:

• Căn tâm ống kính.

• Chọn đúng độ cao.

• Xác định đúng khoảng cách chiếu.

• Giữ máy tương đối vuông góc với màn.

Keystone chỉ nên được sử dụng để hiệu chỉnh bổ sung.

Việc sử dụng Keystone quá nhiều có thể làm giảm độ sắc nét của hình ảnh.

Mặt bích trang trí kích thước 50 x 50 cm

Theo dữ liệu sản phẩm, ECM15-A có mặt bích trang trí khoảng 50 x 50 cm.

Mặt bích được làm từ plastic dẻo.

Phần này hỗ trợ:

• Hoàn thiện vị trí lắp trên trần.

• Che khoảng hở.

• Tạo bề mặt gọn hơn khi máy được thu lên.

Plastic giúp giảm tải phần trang trí

Việc sử dụng plastic giúp phần mặt bích nhẹ hơn so với một số giải pháp kim loại.

Điều này có thể giúp hạn chế tải trọng không cần thiết cho hệ nâng – hạ.

Tuy nhiên, mặt bích không phải là kết cấu chịu lực chính.

Toàn bộ tải phải được truyền về hệ khung và điểm neo phía trên.

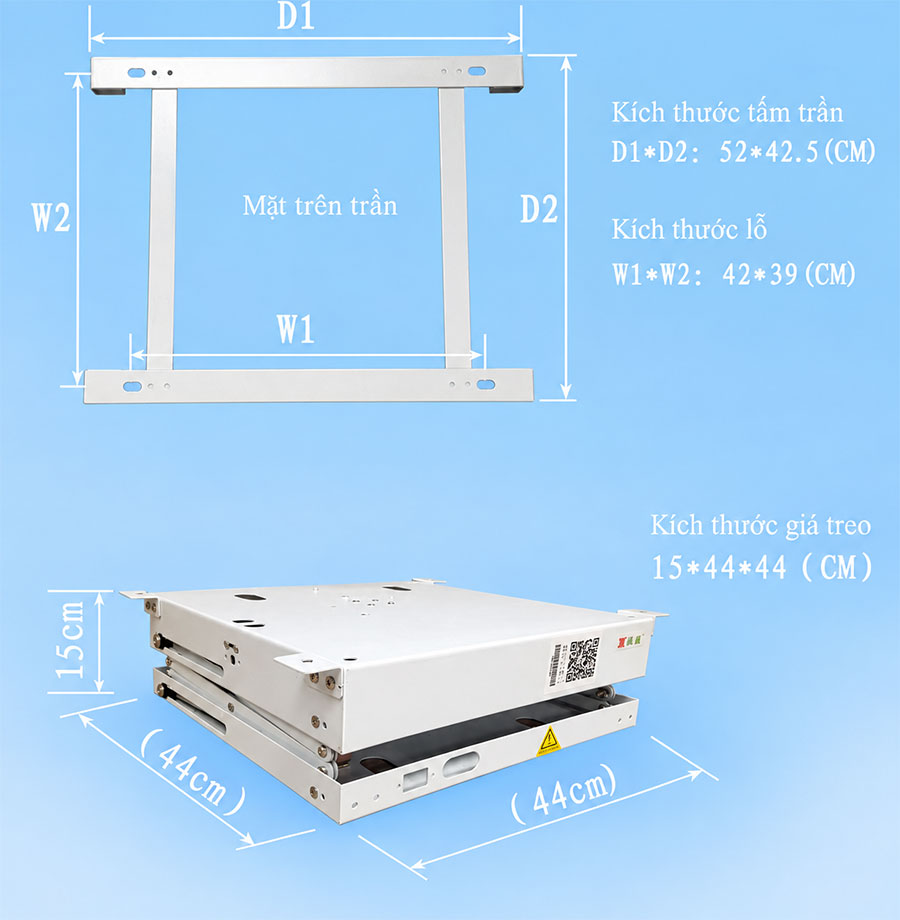

Kích thước hộp lắp máy khoảng 44 x 44 x 19 cm

Theo thông tin sản phẩm, phần hộp lắp máy có kích thước khoảng:

44 x 44 x 19 cm

không bao gồm mặt bích và máy chiếu.

Thông số này cần được lưu ý khi thiết kế:

• Hốc trần.

• Khoảng không phía trên.

• Vị trí điều hòa.

• Hệ thống đèn.

• Đường điện.

• Đường tín hiệu.

Cần tính cả kích thước máy chiếu khi thiết kế hốc trần

Không nên chỉ dựa vào kích thước hộp ECM15-A.

Kỹ thuật viên cần tính thêm:

• Chiều dài máy chiếu.

• Chiều rộng.

• Chiều cao.

• Bộ gá.

• Đầu cắm cáp.

• Khoảng không tản nhiệt.

• Không gian bảo trì.

Nếu hốc quá nhỏ, máy có thể bị chạm vào kết cấu khi nâng lên.

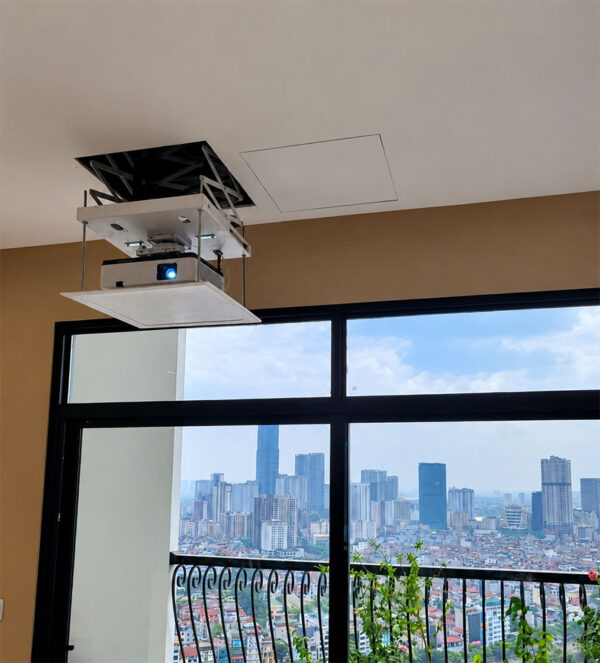

Phù hợp với hệ thống âm trần

Một trong những ứng dụng chính của ECM15-A là lắp âm trần.

Khi không sử dụng, máy chiếu có thể được đưa lên phía trên trần.

Cách bố trí này giúp:

• Không gian gọn hơn.

• Hạn chế thiết bị lộ ra ngoài.

• Giảm nguy cơ va chạm.

• Tăng tính thẩm mỹ.

• Bảo vệ thiết bị khỏi tác động không cần thiết.

Không treo trực tiếp vào tấm thạch cao

Nếu lắp trong trần thạch cao, không nên bắt toàn bộ tải trọng trực tiếp vào tấm thạch cao.

Giá treo cần liên kết với:

• Trần bê tông.

• Dầm chịu lực.

• Khung thép.

• Hệ kết cấu chuyên dụng.

Tấm thạch cao chỉ nên đóng vai trò hoàn thiện bên ngoài.

Cần tính tải động của toàn hệ thống

ECM15-A không chỉ chịu tải tĩnh.

Trong quá trình nâng – hạ, motor tạo ra chuyển động và lực tác động lên:

• Điểm neo.

• Khung thép.

• Bulong.

• Kết cấu trần.

Do đó, kết cấu nên được tính với biên an toàn phù hợp.

Điện áp AC 220 V

Theo dữ liệu hiện có, ECM15-A sử dụng nguồn:

AC 220 V / 60 Hz.

Điện áp 220 V phù hợp với hệ thống điện phổ biến tại Việt Nam, nhưng tần số được cung cấp là 60 Hz.

Trong khi đó, nguồn điện thông dụng tại Việt Nam là 220 V – 50 Hz.

Vì vậy, trước khi lắp đặt thực tế, nên kiểm tra tem máy hoặc tài liệu chính hãng để xác nhận khả năng tương thích.

Nên bố trí nguồn điện từ giai đoạn thi công

Đối với hệ giá treo điện âm trần, nên chuẩn bị trước:

• Nguồn cho ECM15-A.

• Nguồn cho máy chiếu.

• HDMI.

• LAN.

• USB.

• Dây điều khiển.

• Vị trí bảo trì.

Việc tính toán ngay từ đầu giúp hạn chế phải tháo trần hoặc đi dây nổi sau khi công trình hoàn thiện.

Cần lưu ý khả năng tản nhiệt của máy chiếu

Máy chiếu sinh nhiệt trong quá trình hoạt động.

Khi thiết bị được thu lên hốc trần, cần đảm bảo:

• Không che cửa hút gió.

• Không che cửa xả nhiệt.

• Hốc có đủ khoảng không.

• Máy hoàn tất quá trình làm mát trước khi thu vào vùng kín nếu nhà sản xuất yêu cầu.

Không nên xem hốc trần là một khoang kín hoàn toàn.

Throw Ratio cần được tính trước khi lắp giá

Giá treo điện chỉ thay đổi độ cao của máy chiếu.

Nó không thay đổi khoảng cách ngang giữa máy và màn.

Do đó, trước khi xác định vị trí ECM15-A cần kiểm tra:

• Throw Ratio.

• Kích thước màn chiếu.

• Khoảng cách máy – màn.

• Lens Shift nếu có.

• Vị trí tâm ống kính.

Nếu vị trí treo sai từ đầu, hành trình 1,5 m cũng không thể khắc phục sai số về khoảng cách chiếu.

ECM15-A có thể dùng với nhiều thương hiệu máy chiếu

Dalite ECM15-A có thể được xem xét sử dụng cùng nhiều dòng máy chiếu Epson, Panasonic, BenQ, Optoma, Sony, NEC và các thương hiệu khác nếu đáp ứng:

• Trọng lượng phù hợp.

• Kích thước phù hợp.

• Bộ gá tương thích.

• Khoảng cách chiếu đúng.

• Tổng tải không vượt giới hạn.

Cần kiểm tra từng model máy chiếu cụ thể trước khi thi công.

Ứng dụng thực tế của Giá treo điện Dalite ECM15-A

Phòng họp

ECM15-A phù hợp với phòng họp cần giấu máy chiếu lên trần sau khi sử dụng.

Hội trường

Hành trình tối đa 1,5 m hữu ích trong những hội trường có trần cao và cần đưa máy xuống gần tâm màn hơn.

Trường học

Sản phẩm có thể được sử dụng trong lớp học, phòng đa phương tiện hoặc giảng đường.

Trung tâm đào tạo

Khả năng đặt điểm dừng giúp máy chiếu hạ xuống cùng một vị trí trong mỗi buổi đào tạo.

Hội trường khách sạn

Thiết kế âm trần giúp không gian linh hoạt hơn khi hội trường được dùng cho nhiều loại sự kiện.

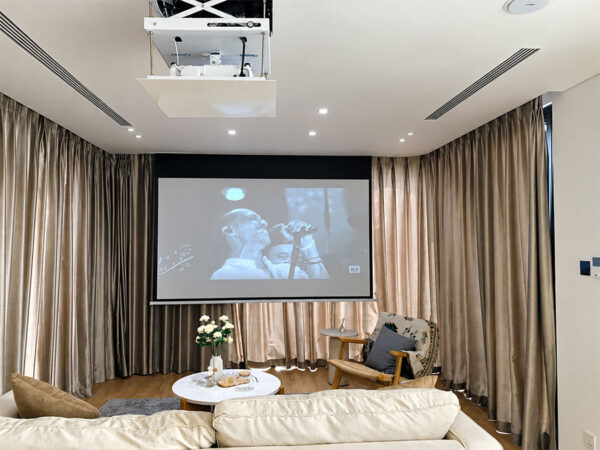

Rạp chiếu phim và phòng chiếu phim gia đình

ECM15-A có thể được cân nhắc khi người dùng muốn giấu máy chiếu khỏi tầm nhìn sau khi sử dụng.

Khi nào nên lựa chọn Dalite ECM15-A?

Giá treo điện Dalite ECM15-A phù hợp khi người dùng cần:

• Giá treo nâng – hạ bằng điện.

• Hành trình khoảng 30–150 cm.

• Tải trọng tối đa 25 kg.

• Tubular Motor.

• Rơ-le bảo vệ nhiệt.

• Cơ cấu 3 cạnh zíc zắc.

• Hỗ trợ chống rung.

• Quản lý dây nguồn và dây tín hiệu.

• Điều khiển RF.

• Điều khiển tay.

• Bảng nút gắn tường.

• Thiết lập điểm dừng trên/dưới.

• Lắp âm trần trong không gian trần cao.

Nếu máy chiếu chỉ cần treo cố định và không cần ẩn vào trần, giá treo cơ khí thông thường có thể đơn giản hơn.

Ngược lại, nếu cần hành trình dài tới 1,5 m, khả năng giấu thiết bị và vận hành tự động, ECM15-A là lựa chọn phù hợp để cân nhắc.

Khách hàng có thể tham khảo thêm các sản phẩm trong danh mục Giá treo máy chiếu để so sánh tải trọng, hành trình và kiểu giá treo phù hợp với từng công trình.

Mua Giá treo điện Dalite ECM15-A tại ITH

Công ty TNHH Công nghệ số ITH cung cấp thiết bị và giải pháp trình chiếu phục vụ doanh nghiệp, trường học, phòng họp, hội trường và trung tâm đào tạo.

Khi lựa chọn Giá treo điện Dalite ECM15-A, người dùng nên kiểm tra đồng thời:

• Trọng lượng máy chiếu.

• Tổng tải của hệ thống.

• Chiều cao trần.

• Hành trình cần thiết.

• Kích thước hốc trần.

• Kết cấu chịu lực.

• Throw Ratio.

• Nguồn điện.

• Hệ thống dây nguồn và tín hiệu.

• Không gian tản nhiệt.

• Khả năng tiếp cận để bảo trì.

Với hành trình tối đa khoảng 1,5 m, tải trọng 25 kg, Tubular Motor, cơ cấu zíc zắc và khả năng thiết lập điểm dừng, ECM15-A phù hợp cho các hệ thống trình chiếu cần tính thẩm mỹ và khả năng nâng – hạ tự động.

Theo thông tin sản phẩm, Dalite ECM15-A được bảo hành 12 tháng.

Câu hỏi thường gặp về Giá treo điện Dalite ECM15-A

Dalite ECM15-A dùng để làm gì?

ECM15-A là giá treo điện dùng để nâng – hạ máy chiếu và có thể giấu thiết bị lên khu vực trần khi không sử dụng.

ECM15-A có hành trình bao nhiêu?

Theo thông tin sản phẩm, thiết bị có phạm vi khoảng 30–150 cm khi lắp cùng máy chiếu.

ECM15-A có tải trọng bao nhiêu?

Tải trọng tối đa được cung cấp là 25 kg.

ECM15-A sử dụng loại motor nào?

Sản phẩm sử dụng Tubular Motor dạng trục, có cơ chế rơ-le tự ngắt hỗ trợ bảo vệ khi motor quá nóng.

ECM15-A có chống rung không?

Thiết bị sử dụng cơ cấu 3 cạnh zíc zắc hỗ trợ hạn chế rung lắc. Hiệu quả thực tế còn phụ thuộc vào kết cấu trần và chất lượng thi công.

ECM15-A có điều khiển từ xa không?

Có. Sản phẩm hỗ trợ remote RF, điều khiển tay và bảng nút gắn tường.

ECM15-A có thể cài điểm dừng không?

Có. Hệ thống hỗ trợ thiết lập điểm dừng trên và dưới.

ECM15-A có quản lý dây HDMI và dây nguồn không?

Có cơ cấu hỗ trợ giữ và dẫn dây nguồn, dây tín hiệu theo hành trình zíc zắc nhằm hạn chế kéo căng hoặc kẹt dây khi nâng – hạ.

Kích thước mặt bích ECM15-A là bao nhiêu?

Theo thông tin sản phẩm, mặt bích trang trí có kích thước khoảng 50 x 50 cm.

Kích thước hộp lắp máy là bao nhiêu?

Khoảng 44 x 44 x 19 cm, chưa bao gồm mặt bích và máy chiếu.

ECM15-A có lắp âm trần thạch cao được không?

Có thể bố trí trong hệ trần thạch cao, nhưng tải trọng phải được truyền vào kết cấu chịu lực phía trên, không nên bắt trực tiếp vào tấm thạch cao.

ECM15-A sử dụng nguồn điện nào?

Dữ liệu hiện có ghi AC 220 V / 60 Hz. Khi sử dụng tại Việt Nam, nên kiểm tra tem máy hoặc datasheet chính hãng để xác nhận khả năng tương thích với nguồn 220 V – 50 Hz.

ECM15-A phù hợp với không gian nào?

Sản phẩm phù hợp với phòng họp, trường học, trung tâm đào tạo, hội trường, rạp chiếu phim, hội trường khách sạn và phòng chiếu phim gia đình.

Dalite ECM15-A được bảo hành bao lâu?

Theo thông tin sản phẩm, Dalite ECM15-A được bảo hành 12 tháng.
